L'adattatore XTOOL M822 TOYOTA funziona con l'emulatore KC501/KS-1 per X100PAD3/X100PAD Elite/X100MAX per la programmazione di tutte le chiavi perse Toyota 8A

Descrizione del prodotto

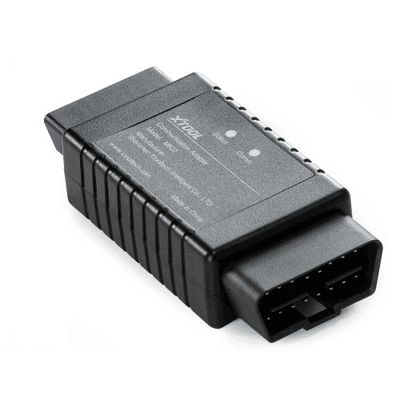

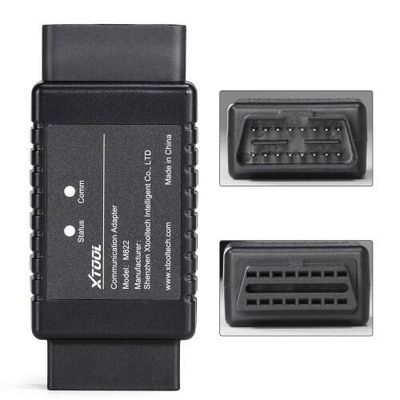

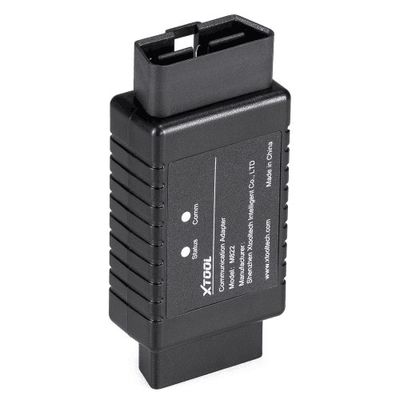

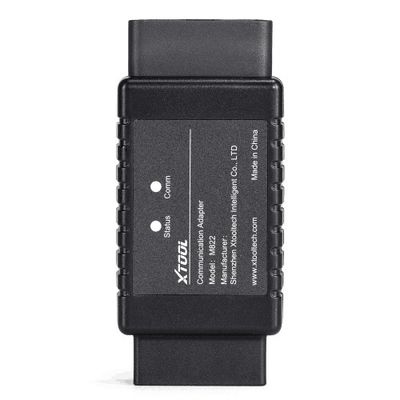

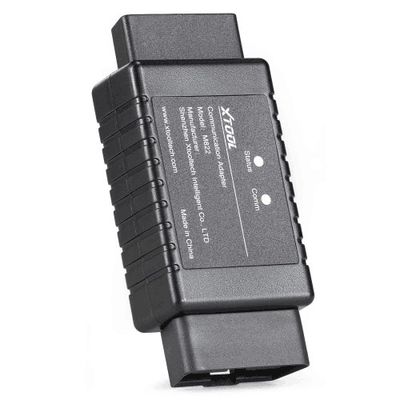

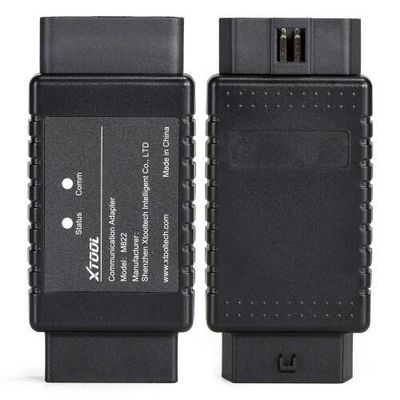

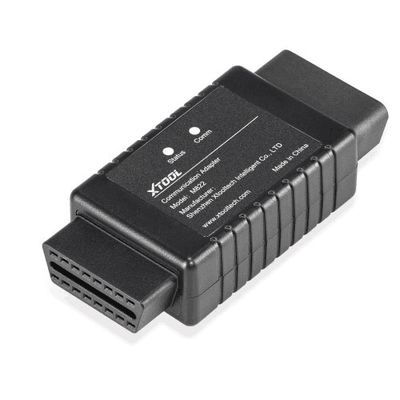

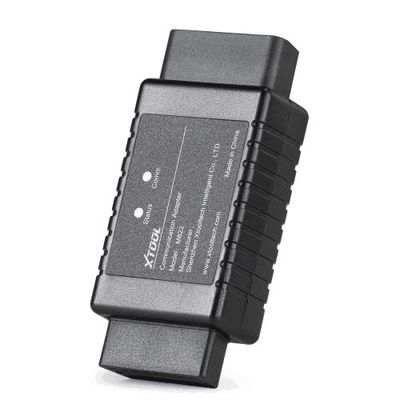

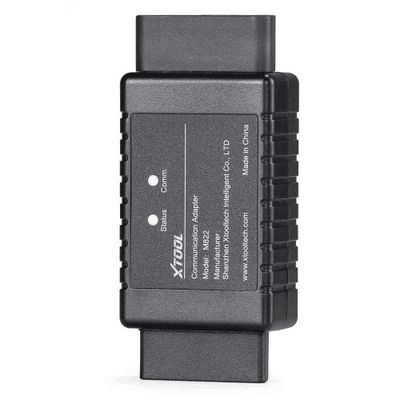

Programmatore chiavi adattatore XTOOL M822 per Toyota 8A/Mercedes-Benz All Keys Lost Funziona con XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Con M822 TOYOTA Adattatore, puoi risparmiare fino al 65% del tempo di calcolo sul processo, oppure evitarti di inserire ed estrarre l'emulatore di chiavi per centinaia di volte.

Strumenti necessari:

Tablet XTOOL (Prendere X100PAD Elite come esempio XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Cavo principale e connettore OBD2-16

Adattatore di comunicazione M822

Cablaggi specializzati Toyota 8A

Programmatore chiavi KC100

Emulatore chiavi KS-1 Toyota

Connessione di rete

Modelli supportati:

2014~2019

Per Toyota Levin
Per Corolla
Per RAV4
Per Prado
Per Land Cruiser
Per Camry
Per Highlander
Per Reiz
Per Sienna
Per Hiace
Per Hilux
Per Crown Kluger
Per Aygo con centralina IMMO F3-F4-K6-S6

Nota:Questo non è compatibile con i modelli americani con chiavi a lama con chip “H”. Per questi modelli, utilizzare la funzione Reset IMMO supportata su X100PAD3/X100PAD Elite/X100MAX.

Metodo di connessione

Connetti tramite OBD:

Collega KC100/KC501 al dispositivo tramite USB e prepara un KS-1
Collega il dispositivo (o la scatola VCI) con l'adattatore M822 utilizzando il cavo principale.
Collega il cavo Toyota all'auto utilizzando la porta OBD.
Rimuovi la pinza della batteria dall'auto e usa la pinza della batteria per collegare il cavo alla batteria.
Rimuovi il fusibile dalla scatola dei fusibili, quindi collega il cavo.
Trova la porta maschio da 12 V CC dal cavo Toyota e collegala alla porta femmina da 12 V CC dal cavo principale.

Nota:

Per modelli diversi, il metodo di connessione potrebbe non essere lo stesso. A volte è necessario un cavo di prolunga e il fusibile potrebbe essere diverso. Si prega di controllare i tablet XTOOL per lo schema elettrico dettagliato quando ci si collega al veicolo e alla scatola dei fusibili.

Connetti su banco:

Collega KC100/KC501 al dispositivo tramite USB e prepara un KS-1
Collega l'immobilizzatore al cavo da banco Toyota.
Collega il cavo principale e il cavo da banco Toyota tramite l'adattatore M822.
Collega l'adattatore da 12 V CC al cavo principale.

Come fare all key lost per Toyota 8A con M822:

1. Apri il software Toyota (V26.90 o superiore) e segui questi menu: By Type – All blade Key lost(8A). Successivamente, questo menu apparirà.
2. Seleziona Leggi dati immobilizzatore. Ti avviserà di connetterti alla rete, quindi ti dirà come connetterti al veicolo. Si prega di controllare “Schema elettrico” per il metodo di connessione dettagliato.
3. Dopo esserti connesso correttamente all'auto, fai clic su “OK” e il dispositivo estrarrà i dati dall'immobilizzatore. Questo non richiederà più di 3 minuti, quindi attendi pazientemente.
4. Dopo che i dati sono stati letti, puoi nominare il file di dati e salvarlo nella cartella Adapter/Toyota.
5. Ora scollega l'adattatore M822 e riporta il veicolo allo stato originale.
6. Assicurati che KC100/KC501 sia collegato e che KS-1 sia pronto, e che il dispositivo sia ancora connesso alla rete, quindi fai clic sul menu “Genera chiave simulata 8A” e seleziona il file di dati che hai salvato prima.
7. Seleziona la posizione della chiave. Si prega di notare che tutte le posizioni hanno un ID al loro interno, ma solo alcune di esse corrispondono a una chiave registrata. Normalmente (se non ci sono chiavi che sono state cancellate), la posizione della chiave 1 o 2 ha una chiave registrata al suo interno.
8. Collega KC100 o KC501 al dispositivo e metti KS-1 all'interno dello slot. La chiave secondaria emulata verrà generata.
9. Dopo aver generato la chiave emulata, verifica se la chiave emulata può essere utilizzata. In caso contrario, ripeti i passaggi 6-8 e ricorda di passare a un'altra posizione della chiave. Per controllare la chiave emulata, estrai il chip dalla chiave non programmata, posiziona KS-1 vicino all'interruttore di accensione, inserisci la chiave e verifica se l'auto può essere accesa. Anche la spia dell'immobilizzatore si spegnerà.
10. Se la chiave può essere utilizzata, vai alla “funzione di programmazione OBD”. Con una chiave secondaria emulata, il resto del processo sarà lo stesso dell'aggiunta di una chiave. Suggeriamo di controllare prima il numero di chiavi registrate.
Nota: il KS-1 che ha emulato non viene mostrato come una chiave registrata, quindi non verrà mostrato sui numeri delle chiavi.
11. Fai clic su “Aggiungi una chiave”, controlla l'avviso che appare, quindi posiziona KS-1 vicino all'interruttore di accensione e inserisci la nuova chiave (senza chip) nell'interruttore di accensione e accendilo.
12. Quando la spia dell'immobilizzatore si accende costantemente, spegni l'accensione, estrai la nuova chiave, installa il chip all'interno della nuova chiave, inserisci la chiave nell'interruttore di accensione. Non accendere l'accensione.
13. Ora l'indicatore dell'immobilizzatore lampeggerà. Attendi circa 1 minuto e verifica se l'indicatore si spegne. Se l'indicatore si spegne, la chiave è stata aggiunta e il processo è completato. In caso contrario, ripeti i passaggi 11-13.
14. Al termine, controlla di nuovo i numeri delle chiavi e confrontali con i risultati precedenti e verifica se la chiave è stata registrata sul veicolo.

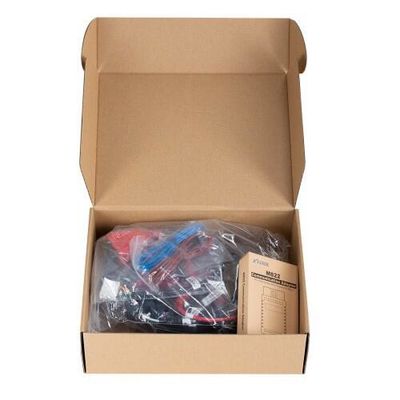

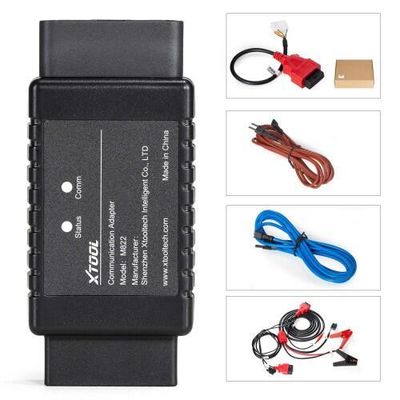

Lista dei pacchetti:

1pc x XTOOL M822 TOYOTA Adattatore
