Adattatore XTOOL M822 M821 per Benz All Key Lost per Toyota 8A Key Programming Necessita di lavorare con il programmatore KC501 per PAD3 X100MAX

XTOOL M822 Adapter Key Programmer per Toyota 8A/Mercedes-Benz Le chiavi AIL hanno perso il lavoro con XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP.si può risparmiare fino al 65% del tempo di calcolo sul processo, o risparmiarti di collegare l'emulatore chiave dentro e fuori per centinaia di volte.

• Per la Toyota 8A, tutti i tasti della lama sono persi.
• 2014-2019 Per la programmazione della chiave intelligente TOYOTA 4A/8A
• Non identificato
• Aggiungere chiave/Tutte le chiavi smarrite
• Non sono necessarie chiavi speciali

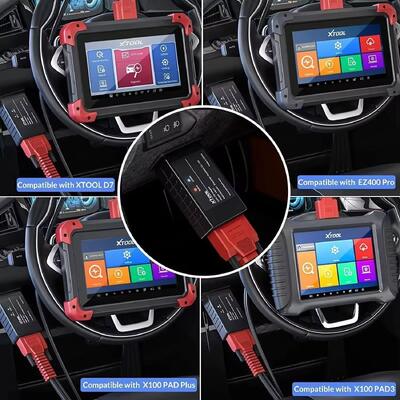

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• XTOOL Tablet (ad esempio XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Cavo principale e connettore OBD2-16
• M822 Adaptatore di comunicazione
• Toyota 8A Armatura di cablaggio specializzata
• Programmatore chiave KC100
• Emulatore di chiavi KS-1 Toyota
• Connessione di rete

• 2014 - 2019
• Per Toyota Levin
• Per la Corolla
• Per il RAV4
• Per il Prado
• Per Land Cruiser
• Per la Camry
• Per Highlander
• Per Reiz
• Per Siena
• Per Hiace
• Per Hilux
• Per Crown Kluger
• Per Aygo con casella IMMO F3-F4-K6-S6

Nota: non è compatibile con i modelli americani con tasti a chip.utilizzare la funzione Reset IMMO supportata su X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

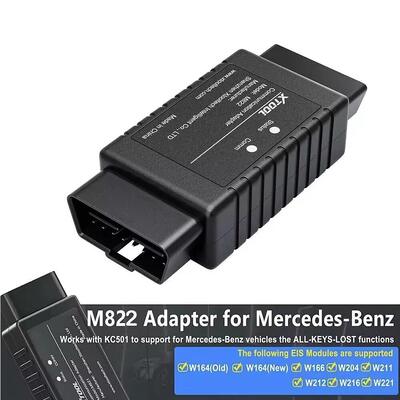

M822+J1K02 Benz Cable For Mercedes-Benz All Keys Lost Communication Adapter viene utilizzato per completare e ottimizzare tutta la programmazione di chiavi perdute per più moduli Mercedes-Benz.

Nota: l'adattatore M822 deve essere utilizzato con dispositivi avanzati di programmazione chiave XTOOL, ad esempio: X100 Pad3/X100 Max e KC501 Key Programmer.

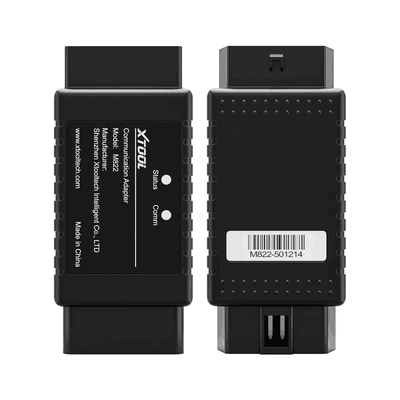

• 1. Porta OBD-16: utilizzata per il collegamento a J1Z02_ per il cavo di comunicazione BENZ o per il collegamento ai moduli EIS/EZS tramite cavi DuPont.

  * Attenzione: non collegare direttamente la porta OBD della vettura.

• 2. Luce di stato: mostra lo stato di alimentazione dell'adattatore. Quando le luci rosse sono accese, indica che la corrente è accesa.

• 3. Comm Light: mostra lo stato di comunicazione dell'adattatore. Quando le luci blu sono accese, indica che l'adattatore sta comunicando con il tablet.

• 4. Porta DB15: utilizzata per il collegamento al cavo principale dei tablet XTOOL.

  *Nota: prima di collegare l'adattatore M822, scollegare il connettore OBD2-16 dal cavo principale.

• 1. Collegare KC100/KC501 al dispositivo via USB e preparare un KS-1
• 2. Collegare il dispositivo (o la scatola VCI) all' adattatore M822 utilizzando il cavo principale.
• 3Collegare il cavo Toyota all'auto utilizzando la porta OBD.
• 4Prendi la pinza della batteria dalla macchina e usa la pinza per collegare il cavo alla batteria.
• 5Prendi il fusibile dalla scatola dei fusibili e inserisci il cavo.
• 6Trova la porta maschile 12V DC dal cavo Toyota e collegalo alla porta femminile 12V DC dal cavo principale.

Nota:per diversi modelli, il metodo di connessione potrebbe non essere lo stesso.A volte è necessario un cavo di estensione e il fusibile potrebbe essere diverso.Controllare i tablet XTOOL per un diagramma di cablaggio dettagliato quando si collegano al veicolo e al fusibile.

• 1. Collegare KC100/KC501 al dispositivo via USB e preparare un KS-1
• 2Collegare l'immobilizzatore al cavo della panca Toyota.
• 3Collegare il cavo principale e il cavo della panca Toyota tramite l'adattatore M822.
• 4Collegare l'adattatore 12V DC al cavo principale.

1.

   (1) Aprire il software per Toyota (V26.90 o superiore) e passare attraverso questi menu: Per Tipo All blade Key lost ((8A). Dopo di che, questo menu apparirà.

2.

   (2) Selezionare Read Immobilizer data. Si noti di connettersi alla rete, quindi dirvi come connettersi al veicolo.

3.

   (3) Dopo averlo collegato correttamente alla macchina, fare clic su OK e il dispositivo estrarrà i dati dall'immobilizzatore.

4.

   (4) Dopo la lettura dei dati, è possibile nominare il file di dati e salvarlo in Adapter/cartella per Toyota.

5.

   (5) Ora disconnettete l'adattatore M822 e riportate il veicolo allo stato originale.

6.

   (6) Assicurarsi che il KC100/KC501 sia collegato e che il KS-1 sia pronto e che il dispositivo sia ancora collegato alla rete, quindi fare clic sul menu "Generare chiave simulata 8A".e selezionare il file di dati che hai salvato prima.

7.

   (7) Selezionare la posizione della chiave. Si prega di notare che tutte le posizioni hanno un ID al suo interno, ma solo alcune di esse corrispondono a una chiave registrata.la posizione chiave 1 o 2 ha una chiave registrata all'interno.

8.

   (8) Collegare il KC100 o il KC501 al dispositivo e inserire il KS-1 all'interno dello slot.

9. (9) Dopo aver generato la chiave emulata, verificare se la chiave emulata può essere utilizzata.togli il chip dalla chiave non programmata, metti il KS-1 vicino all' interruttore di accensione

10.

    (10) Se è possibile utilizzare la chiave, si prega di passare alla funzione di programmazione OBD. Con una chiave sub master emulata, il resto del processo sarà lo stesso di aggiungere una chiave.Suggeriamo di controllare il numero di chiavi registrate prima.

11. *Nota: il KS-1 emulato non viene mostrato come chiave registrata, quindi non verrà mostrato sui numeri di chiave.



    (11) Fare clic su “Aggiungi una chiave”, controllare l'annuncio che appare, quindi mettere il KS-1 vicino all'interruttore di accensione e inserire la nuova chiave (senza chip) sull'interruttore di accensione e accenderlo.

12.

    (12) Quando l'indicatore dell'immobilizzatore si accende costantemente, spegnere l'accensione, estrarre la chiave nuova, installare il chip all'interno della chiave nuova, inserire la chiave all'interno dell'interruttore di accensione.Non accendere l' accensione.

13.

    (13) Ora l'indicatore dell'immobilizzatore lampeggerà. Attendere circa 1 minuto, e vedere se l'indicatore si spegne. Se l'indicatore si spegne, allora la chiave è stata aggiunta, e il processo è completato.,Per favore, ripeta il passo 11-13.

14.

    (14) Dopo averlo fatto, controllare nuovamente i numeri delle chiavi e confrontarli con i risultati ottenuti in precedenza e verificare se la chiave è stata registrata sul veicolo.

• > Si prega di controllare le immagini del dispositivo quando si collega l'adattatore M822 e il modulo EIS/EZS tramite il cavo per Benz.
• > L'emulatore IR per Mercedes-Benz deve essere collegato allo slot del modulo durante il funzionamento.
• > Per i dispositivi dotati di una scatola VCI, collegare l' adattatore M822 alla scatola VCI utilizzando il cavo principale e mantenere la scatola VCI connessa al dispositivo tramite Bluetooth.È possibile controllare i dettagli di connessione per tali dispositivi nel dispositivo.
