XTOOL M821 M822 Adaptore Mercedes-Benz Lavorare con KC501/X100 Pad3/X100 Max Programmatore chiave Per Mercedes-Benz Tutte le chiavi perse

Descrizione del prodotto

L'adattatore XTOOL M821 M822 funziona con il programmatore di chiavi KC501/X100 Pad3/X100 Max per Mercedes-Benz All Keys Lost

L'adattatore di comunicazione XTOOL M821 M822 Mercedes-Benz All Keys Lost viene utilizzato per completare e ottimizzare la programmazione di tutte le chiavi perse per più moduli Mercedes-Benz. Con l'adattatore M821, puoi risparmiare fino al 65% del tempo di calcolo durante il processo, oppure evitare di collegare e scollegare l'emulatore di chiavi per centinaia di volte.

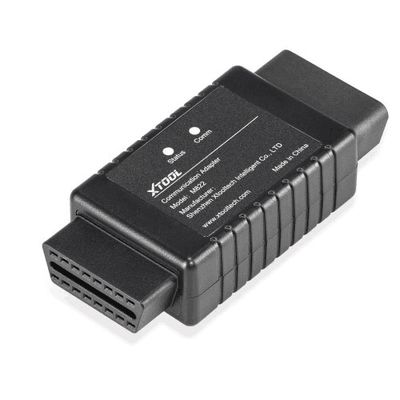

Caratteristiche dell'adattatore XTOOL M821:

1. Porta OBD-16: utilizzata per collegare il cavo di comunicazione J1Z02_BENZ o per collegare i moduli EIS/EZS tramite cavi DuPont.
Attenzione: non collegare direttamente alla porta OBD dell'auto.
2. Spia di stato: mostra lo stato di alimentazione dell'adattatore. Quando le luci rosse sono accese, indica che l'alimentazione è attiva.
3. Spia Comm: mostra lo stato di comunicazione dell'adattatore. Quando le luci blu sono accese, indica che l'adattatore sta comunicando con il tablet.
4. Porta DB15: utilizzata per collegare il cavo principale dei tablet XTOOL.
Nota: prima di collegarsi all'adattatore M821, scollegare il connettore OBD2-16 dal cavo principale.

Avviso:
1. Necessita di funzionare con XTOOL KC501, PAD3, PAD3 SE
2. Si prega di aggiornare prima il software di programmazione chiavi Mercedes-benz all'ultima versione 27.10
3. La funzione di programmazione di tutte le chiavi perse Mercedes-Benz deve essere eseguita online. Assicurarsi di essere connessi a una rete tablet durante l'elaborazione.



Metodo di connessione dell'adattatore XTOOL M821

1. Collegare KC501 al dispositivo tramite USB.
2. Collegare l'emulatore IR Mercedes-Benz a KC501.
3. Scollegare il connettore OBD2 dal cavo principale, quindi collegare il dispositivo (o la scatola VCI) con l'adattatore M821 utilizzando il cavo principale.
4. Collegare l'alimentazione a 12 V al cavo principale.
5. Collegare il modulo EIS/EZS con l'adattatore M821 utilizzando il cavo J1K02_BENZ. Si prega di controllare il dispositivo per i dettagli della connessione.
Nota: si prega di controllare le immagini nel dispositivo quando si collega l'adattatore M821 e il modulo EIS/EZS tramite il cavo J1K02_BENZ.
Nota: l'emulatore IR Mercedes-Benz deve essere collegato allo slot del modulo durante il funzionamento.
Nota: per i dispositivi dotati di una scatola VCI, collegare l'adattatore M821 con la scatola VCI utilizzando il cavo principale e mantenere la scatola VCI collegata al dispositivo tramite Bluetooth.
È possibile controllare i dettagli della connessione per tali dispositivi nel dispositivo.

Moduli EIS supportati dall'adattatore XTOOL M821

W164(OLD) W166 W204 W212(NEW)
W164(NEW) W216 W221 W211

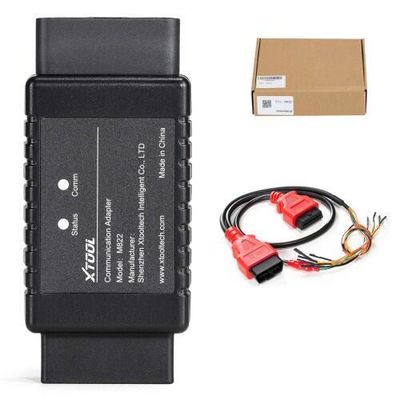

Lista del pacchetto:

1pc x Adattatore AKL Mercedes-Benz

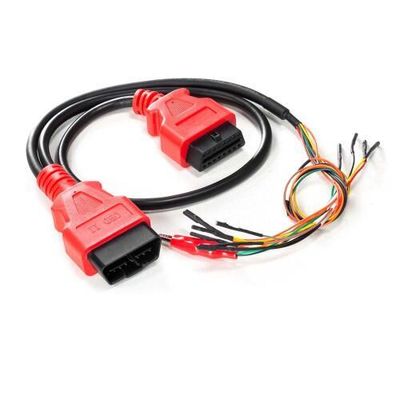

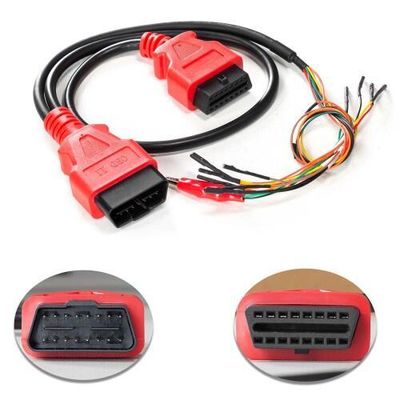

1pc x Cablaggio J1K02_BENZ
1pc x Guida rapida M821
