Lancio X431 O2-2 Scope Box Oscilloscopio 4 Canali 100MHz USB DC Oscilloscopi Automotive Lavorare con PRO3S+ V5.0/PAD V/PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Luogo di origine Cina
Marca LAUNCH X431 O2-2 Scope Box
Numero di modello Lancio X431 O2-2 Scope Box
Quantità di ordine minimo 1
Prezzo $550
Imballaggi particolari 44*38*14cm /4.9kg
Tempi di consegna 1 giorno lavorativo
Termini di pagamento T/T, Western Union, MoneyGram
Capacità di alimentazione 1000

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome del modello Lancio X431 O2-2 Scope Box Origine Cina continentale
Qualità Superiore Larghezza di banda 100 MHz
Tempo di aumento ≤3.5ns (tipico) Tasso massimo di campionamento 1 Gbps (per quattro canali)
Resistenza d'ingresso 1MΩ±1.5%
Evidenziare

Oscilloscopi per l'automobile

,

4 canali Oscilloscopio a 100 MHz

,

Lancio X431 100MHz Oscilloscopio
Lasciate un messaggio
Descrizione di prodotto

Descrizione del Prodotto

Il Launch O2-2 Scope Box consente all'utente di acquisire una particolare forma d'onda, rendendo il processo più efficiente del 70% rispetto ad altri oscilloscopi. Offre la possibilità di registrare e riprodurre dati di forma d'onda ad alta risoluzione per analisi future. La sua capacità di inserire nomi e caratteri direttamente cliccando sulla tastiera virtuale semplifica il processo e contribuisce a un miglioramento dell'efficienza del 90%.
LAUNCH O2-2 Scope Box per la Risoluzione di Guasti Elettrici Complessi

Caratterizzato da un nuovo design e hardware aggiornato, il LAUNCH O2-2 Scopebox è un modulo aggiuntivo versatile e facile da usare che può rilevare guasti di alto livello su vari componenti elettrici, come sensori, attuatori e circuiti. Integrandosi con gli strumenti di scansione della serie X-431 tramite l'applicazione O2-2, fornisce risultati diagnostici accurati e conclusivi che consentono all'officina e al tecnico di ampliare la funzionalità del proprio strumento di scansione.

Integra con gli strumenti di scansione della serie X-431 (come X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) tramite l'applicazione O2-2 per risultati diagnostici conclusivi.

Punti salienti:

4 canali
Larghezza di banda 100MHz
Configurazione automatica
Salva forme d'onda con un clic
Misurazione del cursore
Impostazioni dei parametri della forma d'onda preimpostate con un clic
Modalità demo
Aiuto online
Operazioni matematiche sulla forma d'onda
23 misurazioni automatiche

Caratteristiche:

1. Risoluzione dei problemi e diagnostica ECU
2. Offre la possibilità di registrare e riprodurre dati di forma d'onda ad alta risoluzione per analisi future. Una funzione chiave consente agli utenti di acquisire
3. Una particolare forma d'onda che rende il processo più efficiente del 70% rispetto ad altri oscilloscopi
4. Accesso a 23 varianti di misurazioni automatiche che vengono visualizzate su un'unica schermata per una facile commutazione
5. Possibilità di inserire nomi e caratteri direttamente cliccando sulla tastiera virtuale, questa operazione semplifica il processo e contribuisce al 90% di efficienza
6. Memoria buffer fino a 50M
7. Utilizzare la funzione zoom avanti/indietro per rivedere i dettagli precisi
8. Impostazioni del sistema personale personalizzabili che possono essere salvate come file di configurazione per la visualizzazione
9. La funzione di autocalibrazione consente l'ottimizzazione del percorso del segnale dell'oscilloscopio per la massima precisione di misurazione
10. Amplifica le operazioni matematiche sulla forma d'onda, come addizione, sottrazione, moltiplicazione e funzione FFT per l'analisi della forma d'onda di alto livello
11. Test automobilistici multipli che includono circuiti, sensori, attuatori, test di accensione e altro
Interfaccia utente multilingue
12. Trasferimento dati USB Sinc a dispositivi esterni come laptop, tablet, ecc.

Funzioni:

Supporta più test di progetto preimpostati per veicoli
Supporta una varietà di test di progetto preimpostati per veicoli, come circuiti, sensori, attuatori, test di accensione, test di comunicazione e test combinati, e preimposta vari parametri e metodi di connessione specifici per ogni test.

23 impostazioni di misurazione automatica
23 impostazioni di misurazione automatica vengono visualizzate su un'unica schermata, che è chiara a colpo d'occhio e può essere cliccata con un tocco leggero. Supporta la cancellazione con un clic, eliminando la noia di girare le pagine e cercare più volte, rendendo la misurazione automatica facile da usare e conveniente.

Commutazione rapida della sorgente di trigger
Supporta edge, pulse e altri trigger. Impostazioni del trigger semplici e intuitive e metodi di commutazione rapida della sorgente di trigger rendono la parte più difficile dell'applicazione dell'oscilloscopio estremamente facile.

Crea rapidamente parametri preimpostati della forma d'onda con un clic
Quando si testano le forme d'onda, è possibile salvare le impostazioni esistenti sull'interfaccia corrente come parametri preimpostati della forma d'onda con un clic. Quando si testano forme d'onda simili in seguito, è possibile caricare direttamente i parametri preimpostati senza impostazioni ripetute.

Salva rapidamente le forme d'onda con un clic
Salva rapidamente la forma d'onda attualmente visualizzata sullo schermo con un clic e la salva automaticamente nel formato specificato. Può essere utilizzato direttamente come forma d'onda del canale di riferimento per la visualizzazione successiva.

Funzionamento del cursore conveniente
Attiva i cursori orizzontali e verticali con un clic rispettivamente. Ogni cursore può essere trascinato indipendentemente e il tracciamento del cursore viene implementato direttamente tramite semplici tocchi di evidenziazione, migliorando l'efficienza complessiva di oltre l'80%.

Supporta le modifiche del cursore/righello di fase di conseguenza
Quando la forma d'onda viene ingrandita/rimpicciolita, il cursore e la scala di fase possono cambiare di conseguenza, mantenendo invariato l'intervallo di misurazione.

Supporta il tocco a 2 punti, la forma d'onda può essere ingrandita o rimpicciolita verticalmente o orizzontalmente
Trascina orizzontalmente o verticalmente con 2 punti per ingrandire o rimpicciolire la forma d'onda orizzontalmente o verticalmente.

Supporta la funzione dimostrativa
Forme d'onda sinusoidali preimpostate per dimostrare le funzioni comuni senza collegare un oscilloscopio.

Supporta le operazioni matematiche sulla forma d'onda
Supporta i calcoli di addizione, sottrazione, moltiplicazione e divisione di forme d'onda a due canali, oltre alla trasformata di Fourier veloce.

Confronto dettagliato tra Launch O2-2 Scope Box e Launch O2-1 Scope Box
Modello O2-1 O2-2
Canale 4 4
Larghezza di banda 100MHz 100MHz
Tempo di salita ≤3.5ns (tipico) ≤3.5ns
Frequenza di campionamento massima 1Gbps (per quattro canali) 1Gbps
Resistenza di ingresso 1MΩ±1.5% 1MΩ±1.5%
Profondità di memorizzazione 50M 10M
Numero di bit di campionamento 8bit 8bit
Precisione verticale 3% 3%
Ingranaggio verticale 5mV~10V 5mV~10V
Inversione Supporto Supporto
Accoppiamento del canale DC, AC DC, AC
Ingranaggio base dei tempi 5ns~1ks 1ns-1ks
Precisione base dei tempi 20ppm 20ppm
Modalità di campionamento Normale Normale
Decodifica CANBus CAN, LIN CAN, LIN
Tipo di trigger Bordo, Larghezza impulso Bordo, Larghezza impulso
Modalità trigger Normale, Auto e Singolo SEQ Normale, Auto e Singolo SEQ
Accoppiamento trigger DC, Reiezione del rumore DC, Reiezione del rumore
Matematica Doppia ondaFFT Doppia ondaFFT
Display YT,Zoom,Roll YT,Zoom,Roll
Modalità Roll 200ms/div~1000s/div 200ms/div~1000s/div
Configurazione automatica Supporto Supporto
Misurazione automatica 23 23
Cursore Cursore orizzontale, Cursore verticale Cursore orizzontale, Cursore verticale
Alimentato da Porta USB, Porta DC IN Porta USB, Porta DC IN
Metodo di trasmissione dati USB USB
Opzioni di configurazione del veicolo Circuiti, sensori, attuatori, accensione Circuiti, sensori, attuatori, accensione
Temperatura di esercizio 0℃~50℃ 0℃~50℃
Intervallo di alimentazione USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Compatibilità Diverse risoluzioni del tablet richiedono diverse APP Un'APP può essere compatibile con più risoluzioni del tablet
Gesti multi-touch No Supporta il tocco a 2 punti, la forma d'onda può essere ingrandita o rimpicciolita verticalmente o orizzontalmente
Configurazione del veicolo No Ogni progetto di test può supportare la documentazione di aiuto online (la documentazione di aiuto verrà compilata in base alle esigenze successive)
Aggiornamento firmware Aggiornamento manuale Supporta l'aggiornamento online
Trigger L'osservazione della forma d'onda non può essere espansa durante l'attesa del trigger normale. Può essere utilizzato normalmente durante l'attesa del trigger normale.
Funzione demo No Sì
Schermo diviso No Sì
Frequenza di campionamento Singolo canale 1G/s, più di 2 canali solo 250M/s Singolo canale 1G/s, 2 canali 500M/s, più canali 250M/s
Tempo di avvio 2-3S circa 16s
Consumo energetico circa 6W circa 7,5W

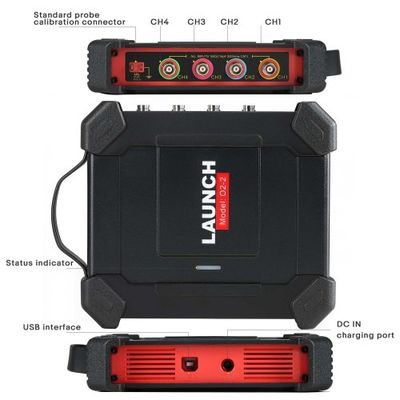

Come collegare i cavi?

Diversi scenari applicativi richiedono metodi di connessione diversi (indipendentemente dallo scenario applicativo, sono necessarie le seguenti connessioni):

Innanzitutto, alimentare la scatola dell'oscilloscopio tramite il cavo di alimentazione a doppia clip: collegare un'estremità del cavo di alimentazione a doppia clip all'interfaccia di alimentazione della scatola dell'oscilloscopio e l'altra estremità alla batteria del veicolo per prelevare l'alimentazione (il rosso è collegato al polo positivo, il nero è collegato al polo negativo).

Nota: * I tablet della serie PADVII supportano l'alimentazione USB.

2. Collegare il terminale di tipo B del cavo USB all'interfaccia di tipo B dell'oscilloscopio e collegare l'altra estremità all'interfaccia USB del dispositivo diagnostico.

Specifiche:
Canali 4
Larghezza di banda 100MHz
Tempo di salita 3.5ns (tipico)
Precisione ±3%
Impedenza di ingresso 1M ±1.5%
Tipo di ingresso Single-ended, connettore BNC
Accoppiamento in ingresso DC, AC
Protezione da sovraccarico ±200V su singolo ingresso
Intervalli di base dei tempi 1ns~1ks (1 canale)
  1ns~1ks (2 canali)
  1ns~1ks (4 canali)
Risoluzione verticale 8 bit
Memoria buffer 10M (per 4 canali)
Interfaccia di alimentazione Porta USB, Porta DC IN
Scambio dati tramite USB
Modalità trigger Normale, Auto e Singolo SEQ
Trigger avanzati Bordo, Larghezza impulso

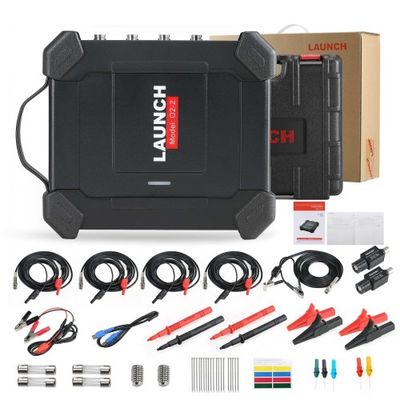

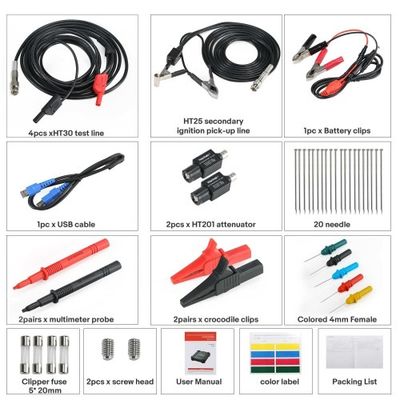

Lista del pacchetto:

1pc x Unità principale Launch O2-2
1pc x Cavo di test da BNC a interfaccia da 4 mm
1pc x Cavo di prelievo accensione secondaria
1pc x Cavo USB
1pc x Attenuatore 20:1
1pc x Sonda multimetro
1pc x Morsetti batteria
1pc x Set di sonde perforanti
2pcs x Morsetti a coccodrillo
1pc x Cavo di prolunga accensione indipendente
1pc x Sonda accensione indipendente COP
