Strumento diagnostico Launch X431 PAD V con SmartBox 3.0: Codifica e programmazione online Launch GIII X-Prog 3

Strumento diagnostico automobilistico Launch X431 PAD V 5 Supporto Codifica e Programmazione

Launch X431 PAD V 5 Punti salienti:

1. Versione globale senza limitazioni IP
2. Aggiornamento gratuito online per 1 anno. Dopo 1 anno costerà $399/anno
4. Funzione di diagnosi remota in tempo reale tramite WiFi
5. Supporto diagnosi veicoli commerciali e autovetture, Supporto J2534, CAN FD, DoIP
6. CPU 8 core 2GHz, 4G RAM, memoria 64G, schermo da 10,1 pollici a montaggio completo, leggibile alla luce del sole (Gorilla Glass) e protezione IP65.
7. Funzioni speciali supportate: Immobilizzatore/Chiave, Iniettore, Reset Spurgo Freni, Reset TPMS, Riapprendimento Corpo Farfallato Elettronico, Reset DPF, Reset SAS, Reset Olio, Reset Freni, Reset BMS
8. Multi-lingua: inglese, italiano, tedesco, francese, spagnolo, portoghese, polacco, olandese, greco, danese, finlandese, svedese, rumeno, ceco, ungherese, giapponese, russo, turco, arabo, coreano, persiano e cinese
9. Programmazione online fino all'anno 2020: BMW, Mercedes, VW, Audi, Seat, Skoda, Porsche, Nissan, Infiniti, Subaru

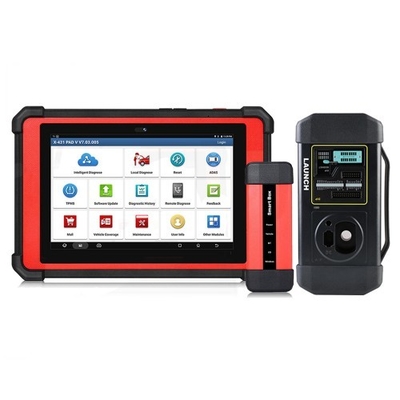

10. Ottieni 1 pezzo gratis Launch GIII X-Prog 3 per le funzioni IMMO e Programmazione Chiavi.

Avviso:
1. Al momento non supporta i camion pesanti da 24 V.
2. La funzione di programmazione online non può essere eseguita negli Stati Uniti e in Spagna.

Descrizione:

Launch X431 PAD V 5 è l'ultimo strumento di scansione diagnostica completo per auto di fascia alta di Launch basato sul sistema Android 7.1. Eredita i numerosi vantaggi di Launch nelle tecnologie di diagnosi dei guasti dell'auto, tra cui un'ampia copertura dei modelli di auto, funzioni potenti, un gran numero di funzioni speciali e dati di test accurati. Con il suo nuovo e avanzato Smartbox 3.0, X-431 PAD V può diagnosticare veicoli passeggeri e veicoli pesanti (software e adattatori sono opzionali) con un singolo dongle. E per migliorarlo, ha anche l'adattatore J2534 integrato per rendere l'X-431 PAD V uno degli strumenti di scansione più potenti sul mercato. X-431 PAD V supporta anche le applicazioni del modulo di estensione di LAUNCH per oscilloscopi, sensori, endoscopi, multimetri e rilevamento della batteria, ecc.

Il suo funzionamento è più facile e intuitivo, include un pacchetto di marchi di veicoli "Completo" (più di 80 marchi), con i più importanti produttori di veicoli europei, asiatici e americani, insieme al pieno potenziale del software diagnostico LAUNCH. Il PAD V è compatibile con i protocolli di comunicazione J2534 e ISO22900 (Pass Thru), in questo modo è possibile connettersi al sito Web del produttore ed eseguire la programmazione tra molte altre funzioni.

Quali sono i vantaggi di Launch X431 PAD V?

Ha una base di ricarica, telecamera anteriore/posteriore, connettori non OBD e un ampio schermo tattile da 10,1 pollici. La sua batteria è al litio per funzionare per più di 8 ore in modo intensivo e include una maniglia regolabile a 180o sul retro con 3 posizioni per appendere, utilizzare come supporto per il volante e trasporto standard. Il PADV è prodotto con grado di protezione IP65, che lo protegge da schizzi, urti e polvere.

PAD V è in grado di diagnosticare autovetture, veicoli commerciali e veicoli industriali ed è compatibile con i protocolli di comunicazione DoIP, nuove reti CAN FD e J2534 e ISO22900 (Pass Thru), con quest'ultimo è possibile connettersi al sito Web del produttore ed effettuare la programmazione tra molte altre funzioni. Include anche il SW per veicoli con Advanced Driving Assistance System (ADAS) ed è compatibile con l'accessorio di calibrazione statica X-431 ADAS Pro.

La sua principale differenza con i modelli PRO 1 e 3 è che consente di collegare diversi accessori opzionali come un oscilloscopio a 4 canali, un tester per batterie, un endoscopio e un simulatore di sensori. La sua connettività Internet è totale per offrire un numero infinito di servizi, come l'invio di bollettini tecnici, la tele-diagnosi, informazioni tecniche online (Dati LAUNCH), aggiornamenti automatici e la possibilità di comunicare con altre apparecchiature LAUNCH per l'aiuto tra officine (cooperazione remota). Compatibile con i dispositivi telematici golo.

Launch X431 PAD V 5 Caratteristiche:

1. Sistema personalizzato Android 7.1, processore Qualcomm a 8 core, schermo tattile capacitivo da 10,1 pollici, supporto ricarica rapida QC3.0.
2. Wi-Fi a doppia frequenza da 2,4 GHz e 5 GHz, la velocità di trasmissione è più veloce rispetto alla generazione precedente.
3. Fotocamera: anteriore, 8 Megapixel; posteriore, 13 Megapixel, Visualizza lo stato di prontezza I/M
4. Tecnologia Wi-Fi di quinta generazione, teoricamente, la velocità di trasmissione è 4 volte più veloce rispetto alla generazione precedente
5. Ampia copertura dei modelli di veicoli, potenti funzioni diagnostiche (diagnosi intelligente, diagnosi remota, lettura DTC, cancellazione DTC, lettura flusso dati, test di attuazione), dati diagnostici accurati e abbondanti funzioni speciali;
6. Nuovo design industriale, con guaina in gomma morbida sui quattro angoli del prodotto, per prevenire efficacemente le collisioni; albero di smorzamento, regolazione libera di quasi 180 gradi; supporta tre modalità di sospensione, supporto e normale.

Launch X431 PAD V 5 Funzioni:

1. Diagnosi completa: supporta la diagnosi rapida completa, completa, completa, legge DTC, cancella DTC, legge flusso dati, test di attuazione, ecc.
2. Diagnosi intelligente: supporta l'identificazione VIN intelligente e l'interrogazione dei record diagnostici basata su cloud, rendendo la diagnostica più intelligente ed efficiente.
3. Diagnosi locale: quando la diagnosi intelligente non è disponibile in un ambiente senza rete, scegliere la diagnosi tradizionale. Selezionare manualmente la marca e il modello del veicolo per eseguire il rilevamento del veicolo.
4. Diagnosi remota: supporta la comunicazione in tempo reale online e il servizio di diagnosi remota tramite testo, immagine e file tra dispositivo e dispositivo e tra dispositivo e desktop remoto, con bassa larghezza di banda di rete e occupazione delle risorse di sistema.
5. Funzione speciale: supporta un totale di 16 funzioni speciali, tra cui ripristino spia di servizio, adattamento acceleratore, ripristino angolo di sterzata, ripristino pastiglie freno, ripristino pressione pneumatici, abbinamento antifurto, spurgo ABS, abbinamento batteria, apprendimento marce, codifica iniettori, rigenerazione DPF, inizializzazione tetto apribile, abbinamento fari, abbinamento sospensioni e abbinamento AT, adattamento EGR.
6. Aggiornamento software: supporta l'aggiornamento con un clic del sistema operativo, del lato client, del software del modello di auto e del firmware.
7. Feedback diagnostico: per errori del software del modello e delle funzioni riscontrati durante l'uso, inviare immediatamente il feedback. LAUNCH risponderà il prima possibile.
8. Il mio rapporto: visualizza il rapporto diagnostico completo, il rapporto diagnostico remoto e la riproduzione del flusso di dati.
9. Configurazione software: contiene il mio connettore, la gestione della connessione del connettore diagnostico, l'attivazione del connettore, la riparazione del firmware, ecc.
10. Modulo esteso: supporta oscillografo, sensore, test batteria, endoscopio, stampante Wi-Fi, ecc.
11. Leggi flusso dati: supporta diverse modalità di visualizzazione del flusso dati e flusso dati standard definito dall'utente.
12. Diagnosi tradizionale: quando la diagnosi intelligente non è disponibile in un ambiente senza rete, scegliere la diagnosi tradizionale. Selezionare manualmente la marca e il modello del veicolo per eseguire il rilevamento del veicolo.

Launch X431 PAD V 5 Veicoli supportati:

1. Veicoli passeggeri supportati:

1. Australiano: AUST Holden, AUST Ford
2. Asiatico: Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3. Europeo: Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/Abarth/ Lancia, Rover, Landrover, Saab, Seat, Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4. USA: USA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5. Cinese: Changcheng (Great Wall), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei ….etc.
7. Altri: EOBD, Demo

Funzioni speciali supportate: Immobilizzatore/Chiave, Iniettore, Reset Spurgo Freni, Reset TPMS, Riapprendimento Corpo Farfallato Elettronico, Reset DPF, Reset SAS, Reset Olio, Reset Freni, Reset BMS

2. Veicoli pesanti supportati:

Copertura software:
Nissan (Diesel), Mitsubishi (Diesel), USA Ford Diesel, Kenworth Astra, Benz Heavy Duty, Bosch Diesel, China Heavy Duty, Cummins Heavy Duty, DAF, Delphi Diesel, Denso Diesel, FAW Liberation, Foton Auman, FUSO, Hino, Hyundai Heavy Duty, Isuzu Heavy Duty, Iveco Heavy Duty, JAC Heavy Duty, Mack, MAN, OBD Heavy Duty, Scania, Shangchai Diesel, Volvo Heavy Duty, WP Diesel, Airbus, Allison Transmission Box, Ashok Rejlander, Bendix ABS, Caterpillar Heavy Duty, Chai Heavy Vehicle, Chaoyang Diesel, Construction Machinery, CREDO Heavy Vechicle, Detroit Engine, Dongfeng Commercial Vehicle, Dongfeng Yufeng, Doosan Engine, Freightliner Heavy Duty Truck, Full Diesel Diagnosis Software, Haldex ABS Heavy Duty, HD_ABS System, HD_GoldenDragon, HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Heavy Truck Presentation Software, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus, Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, Yang Chai Engine

Potenti funzioni speciali: Sostituzione componenti, Test di compressione cilindri, Test di esclusione iniettori, Rigenerazione DPF, Comunica con ABS e trasmissioni da Bendix, Wabco e Allison, Funzione di comunicazione remota Tech to Tech.

Moduli opzionali di estensione:

1. Oscilloscopio e analizzatore di accensione
2. Endoscopio
3. Tester per batterie
4. Scatola per oscilloscopio
5. Scatola sensori: tester e simulatore di sensori + multimetro.
6. Accessorio di calibrazione statica X-431 ADAS Pro.
7. Informazioni tecniche DATA LAUNCH.
8. Accessori opzionali: Mobili per stabilizzatore e diagnosi MB 90 e MB 80.

Manuale operativo Smartbox 3.0-J2534

1. Collegamento di Smartbox3.0

Smartbox3.0 viene fornito con un cavo USB.
Un'estremità di Smartbox3.0 è collegata al cavo USB: una porta del cavo USB è collegata a Smartbox3.0; l'altra porta è collegata a una porta USB di un PC; l'altra estremità di Smartbox3.0 è collegata all'interfaccia OBD bus e l'altra porta del bus è collegata al connettore OBD.


Come installare il pacchetto software e il driver Launch X431 PAD V 5?

2.1 Passaggi di installazione del pacchetto software
2.1.1 Passaggi di installazione del pacchetto software
Attenzione: assicurarsi che l'utente del PC disponga dei diritti di amministratore e che Smartbox3.0 sia stato collegato a un PC prima dell'installazione.
Passaggio 1: aprire "SmartBox_3.0_Setup.exe" e selezionare il percorso di installazione in base alle istruzioni
Passaggio 2: fare clic su 'Cambia' per selezionare il percorso di installazione, quindi fare clic su 'Avanti'



Passaggio 3: dopo aver confermato il percorso di installazione, fare clic su 'Avanti'



Passaggio 4: fare clic su 'Avanti' per iniziare a installare il driver. Si consiglia di collegare il dispositivo prima di installare il driver. Il software deve essere installato da solo.



Passaggio 5: fare clic su 'Fine'. Driver installati!


Passaggio 6: fare di nuovo clic su 'Fine'. Software installato!


2.1.2 Visualizzazione delle informazioni di registro J2534 (riservato)
Dopo aver installato il software, le corrispondenti informazioni di registrazione di LAUNCH su J2534Dll possono essere visualizzate nel registro. Aprire la finestra "Esegui" (scorciatoia "Windows+R"); immettere il comando "regedit", come mostrato di seguito:



Entrare nel registro e trovare le informazioni di registrazione J2534 DLL di LAUNCH in base al seguente percorso: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



Nota: potrebbe essere a causa del sistema operativo a 64 bit, se non è possibile visualizzare le informazioni di registrazione. È possibile trovarlo in base al seguente percorso:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
Lo screenshot è mostrato di seguito:



Come aggiornare Launch X431 PAD V 5?

Eseguire "SmartBox Tool 3.0" sul desktop di Windows dopo aver installato "SmartBox_3.0_Setup".

3.1 Funzione di aggiornamento del firmware
SmartBox 3.0 può essere aggiornato tramite SmartBox Tool 3.0. Selezionare "Aggiornamento M7" per l'aggiornamento dei programmi inferiori e "Aggiornamento A7" per l'aggiornamento del sistema. Fare clic su "Sfoglia" per selezionare il percorso per l'archiviazione dei file di aggiornamento e fare clic su "Aggiorna".
Nota: riavviare il software e SmartBox 3.0 al termine dell'aggiornamento. È possibile controllare la versione per confermare se l'aggiornamento è riuscito.

3.2 Funzione di visualizzazione del registro
Se necessario, è possibile abilitare la funzione "Scrivi file di registro" o "Informazioni di stampa finestra" per registrare lo stato del test di SmartBox 3.0 e il processo. Per evitare errori software dovuti a file di registro troppo grandi, non abilitare la funzione se non è necessario. I file di registro vengono salvati nella directory principale del disco C per impostazione predefinita.
Passaggi: le corrispondenti informazioni J2534Log possono essere generate selezionando l'opzione "Scrivi file di registro" dopo aver fatto clic su "Visualizza registro" nell'angolo in alto a sinistra dell'interfaccia del software, come mostrato di seguito:

Nota: riavviare il software diagnostico!
Nota: se la funzione di stampa del registro è abilitata, i file di registro potrebbero essere molto grandi poiché le informazioni vengono scritte in modo accumulato. Abilitare questa funzione quando necessario, ad esempio per lo sviluppo e il debug. In altri casi, non attivare questa opzione di funzione a piacimento.
Il percorso di archiviazione predefinito del file di registro "J2534Log" generato è: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt, come mostrato di seguito:

Si noti inoltre: in alcuni sistemi informatici, gli utenti non hanno l'autorizzazione di scrittura per questa cartella di file, con conseguente generazione non riuscita del file di registro. È necessario modificare le autorizzazioni di questa cartella (richiedendo i privilegi di amministratore), come mostrato di seguito:

Fare clic con il pulsante destro del mouse sulla cartella "Registro", selezionare l'opzione "Attributo" e trovare l'attributo "Sicurezza", selezionare l'utente corrente, fare clic su "Modifica", selezionare di nuovo il nome utente corrispondente e selezionare tutte le opzioni "Consenti" nella colonna delle autorizzazioni (richiedendo i diritti di amministratore) e fare clic su "OK" per tornare indietro.

Launch X431 PAD V 5 Parametri

Parametri SmartBox 3.0:

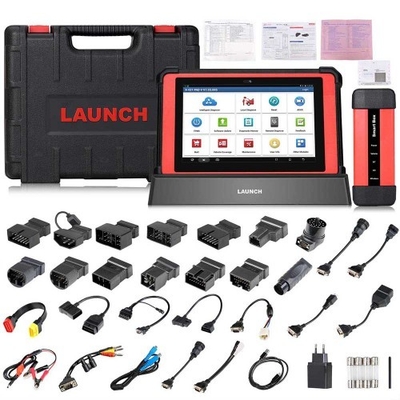

Launch X431 PAD V 5 Elenco dei pacchetti

1 x Unità principale X-431 PAD V

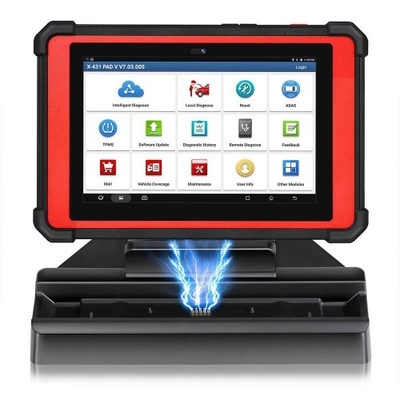

1 x Base di ricarica X-431 PAD V

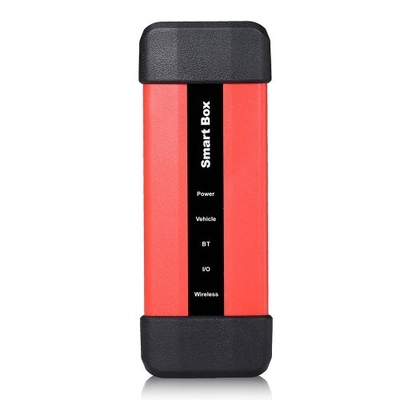

1 x Connettore diagnostico Smartbox 3.0
1 x Cavo micro USB
1 x Cavo accendisigari
1 x Adattatore di alimentazione CC da 5 V
1 x Cavo morsetti batteria
1 x Cavo di prolunga OBD II
1 x Cavo di conversione connettore non a 16 pin
1 x Busta con password

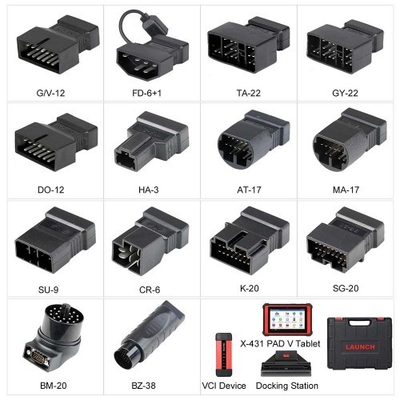

1 x Set di connettori non a 16 pin


Launch XPROG -3 Elenco dei pacchetti:

• Unità principale
• Adattatore di alimentazione
• Cavo diagnostico principale
• Cavo di acquisizione dati di quarta generazione
• Cavo di acquisizione dati EEPROM di quarta generazione (senza smontaggio del cruscotto)
• Cavo modalità BENCH
• Convertitore MCU V1
• Convertitore MCU V2
• Cavo MCU con più fili
• Adattatore per chip EEPROM
• Chiave di acquisizione analogica a infrarossi Benz
• Cavo MCU con più fili
• Convertitore EEPROM
• Manuale utente
