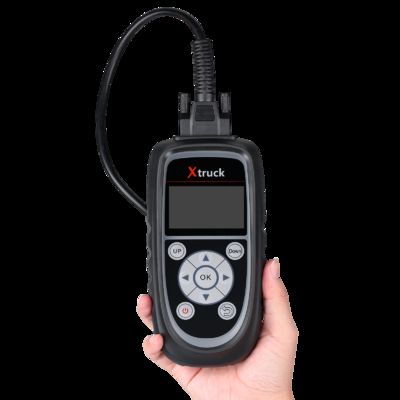

Scanner sensore NOx Xtruck Y005 per motori diesel supporta sensori a 12V (solo con protocollo J1939) e tutti i sensori a 24V

Descrizione:rizione:
Il rilevatore di sensori NOx Xtruck Y005 è progettato per aiutare gli ingegneri di manutenzione dei veicoli a determinare facilmente e rapidamente il problema del bus CAN o del modulo.
Con il rilevatore di sensori NOx Xtruck Y005, è possibile trovare più rapidamente i problemi di difetto del circuito CAN o se il modulo NOx è danneggiato.

FunzionePrincipale:

1. Rileva rapidamente se c'è un problema con la linea o il modulo CANbus
2. Rileva rapidamente se il modulo di ossido di azoto è danneggiato
3. Aiuta rapidamente il personale di manutenzione a determinare il problema

Elenco dei modelli testati:

Aggiornamento software:Aggiornamento online e gratuito

Garanzia:1 anno di garanzia, servizi post-vendita a vita

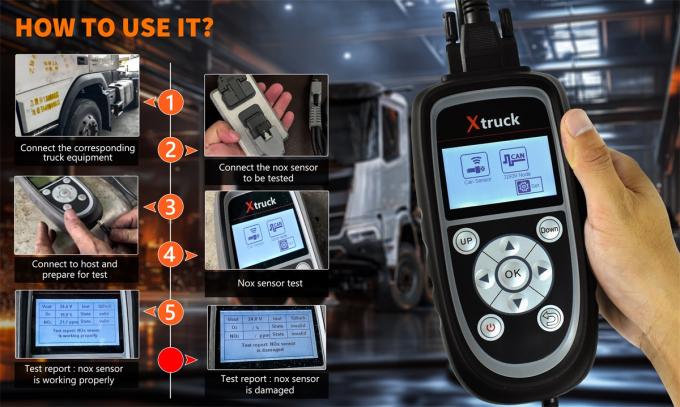

Come usarlo?

1. Una estremità della linea di test principale è collegata al dispositivo e l'altra estremità è collegata al sensore di azoto e ossigeno.
2. Riscaldamento del sensore di azoto e ossigeno
3. Collegare il sensore di azoto e ossigeno e fare clic sul test del sensore NOx, scegliere il test del sensore NOx a 24V o 12V
4. Selezionare il modello corrispondente
5. Al termine della connessione, fare clic sul pulsante “Vai”, quindi avviare il test del sensore di azoto e ossigeno. Dopo 300 secondi, verranno visualizzate la concentrazione di azoto e ossigeno e la concentrazione di ossigeno. Se il sensore di azoto e ossigeno è danneggiato, la macchina segnalerà il codice di errore corrispondente.

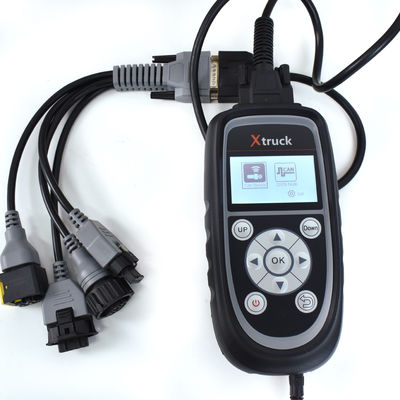

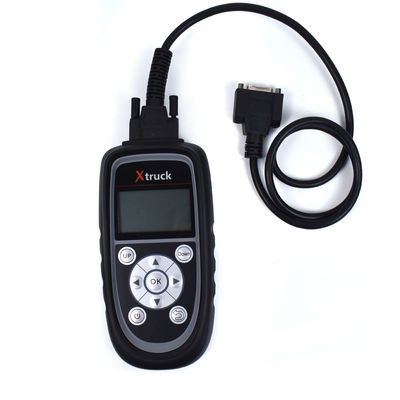

Istruzioni per l'uso:1, Metodo di connessione tra la linea di test principale e il dispositivo come mostrato a destra
2, Premere il pulsante di accensione per 3 secondi per accedere al menu, come mostrato a destra
1) Ricerca nodo CAN-bus

Questa funzione può aiutare a trovare il nodo perso tramite l'interfaccia OBD che può trovare il dispositivo
sul bus CAN.Passaggio 1:
Un'estremità della linea di test principale è collegata al dispositivo e l'altra estremità è collegata ala porta di rilevamento del veicolo OBD.Passaggio 2:
Riscaldamento del sensore di azoto e ossigenoAttendere alcuni secondi e il dispositivo cercherà automaticamente il modulo CAN senza errori del veicolo
2) Tester per sensori di azoto e ossigeno

Passaggio 1: un'estremità della linea di test principale è collegata al dispositivo e l'altra estremità è collegata al sensore di azoto e ossigeno
Passaggio 2:
Riscaldamento del sensore di azoto e ossigenoNota: il sensore di azoto e ossigeno stesso deve essere riscaldato per misurare accuratamente la concentrazione di azoto e ossigeno e la concentrazione di ossigeno. Richiede un'alimentazione esterna a 24 V o utilizzare l'alimentazione della batteria a 24 V. Se non si seguono i passaggi standard, potrebbe causare danni al dispositivo e ai veicoli e l'azienda non si assume alcuna responsabilità legale.
Passaggio 3:
Collegare il sensore di azoto e ossigeno e fare clic sul test del sensore NOx, scegliere il test del sensore NOx a 24V o 12V.Nota: verificare che l'alimentazione del sensore di azoto e ossigeno sia 24 V/12 V, la selezione errata danneggerà il sensore di azoto e ossigeno.
Passaggio 4: selezionare il modello corrispondente
Metodo 1: selezionare “test di identificazione automatica”, la macchina identificherà automaticamente il modello in base al sensore di azoto e ossigeno. (Questi dati forniscono solo un riferimento per il personale di manutenzione, non come unico criterio per la manutenzione.)
Metodo 2: selezionare “test di identificazione manuale” e selezionare manualmente il programma di test corrispondente in base ai diversi tipi di sensori di azoto e ossigeno
Se la linea CAN non è collegata correttamente o c'è un problema con il sensore di azoto e ossigeno, il segnale CAN non può essere trovato.
Passaggio 5:
Al termine della connessione, fare clic sul pulsante Vai, quindi avviare il test del sensore di azoto e ossigeno. Dopo 300 secondi, verranno visualizzate la concentrazione di azoto e ossigeno e la concentrazione di ossigeno. Se il sensore di azoto e ossigeno è danneggiato, la macchina segnalerà il codice di errore corrispondente.

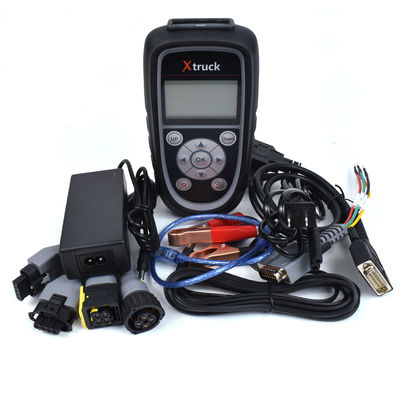

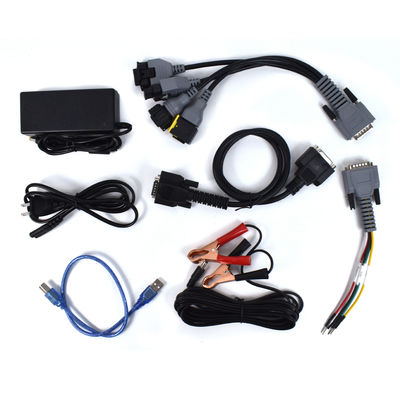

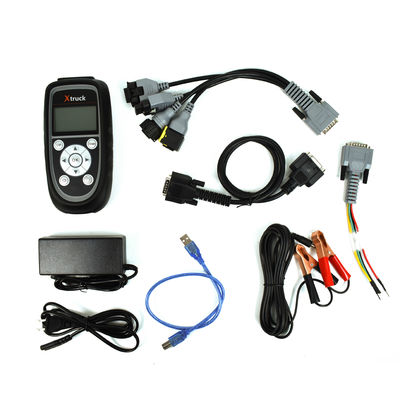

La confezione include:

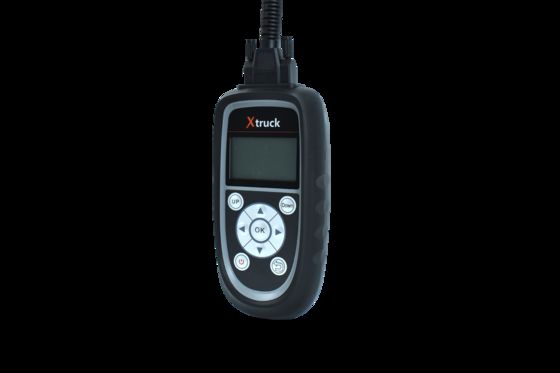

1pc x Unità principale Xtruck Y005

1pc x Adattatore di alimentazione

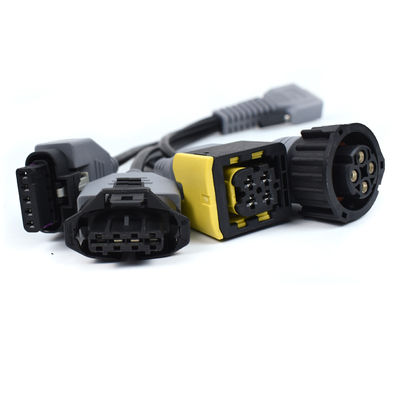

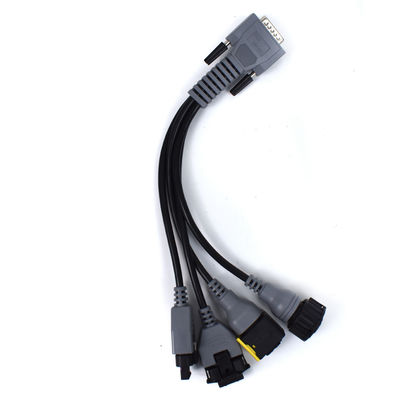

1pc x Linea di test di azoto e ossigeno quattro in uno

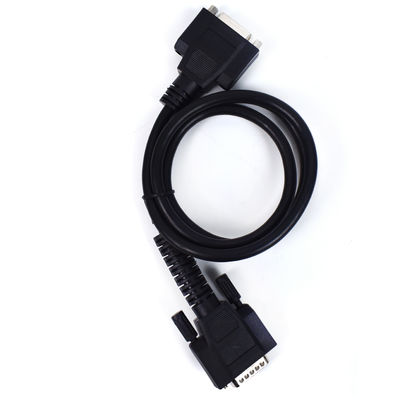

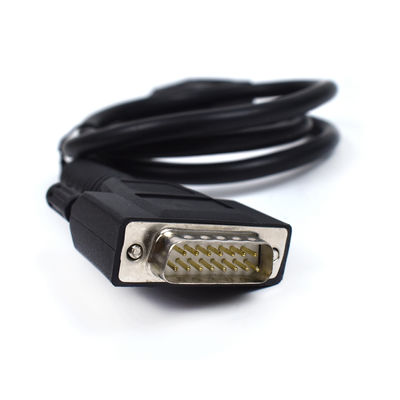

1pc x Linea di test principale DB15
1pc x Linea di aggiornamento del dispositivo
1pc x Linea accendisigari (maschio e femmina)
