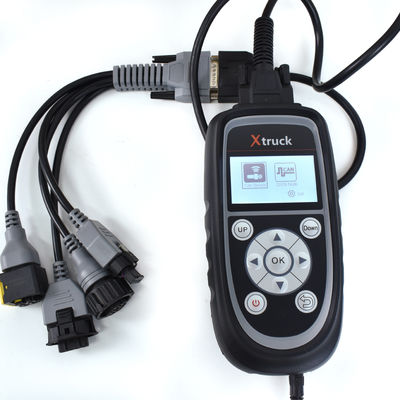

Strumento di prova del sensore di ossido di azoto del motore diesel Xtruck Y005

Scanner diagnostico CAN per camion pesanti

DescrizioneRipzione:
Il rilevatore di NOx Xtruck Y005 è progettato per aiutare gli ingegneri della manutenzione dei veicoli a determinare facilmente e rapidamente il problema del bus o modulo CAN.
Con il rilevatore di NOx Xtruck Y005, è possibile individuare più rapidamente i problemi di difetto del circuito CAN o se il modulo NOx è danneggiato.

PrincipaleFunzione:

1.Riconoscere rapidamente se c'è un problema con la linea o il modulo CANbus
2.Riconoscere rapidamente se il modulo di ossido di azoto è danneggiato
3.Aiutare rapidamente il personale di manutenzione a determinare il problema

Elenco dei modelli testati:

Aggiornamento software:Aggiornamento online e gratuito

Garanzia:Garanzia di 1 anno, Servizi post-vendita a vita

Come si usa?

1- Sì.un'estremità della linea di prova principale è collegata al dispositivo e l'altra è collegata al sensore di azoto e ossigeno.
2. riscaldamento dei sensori di azoto e ossigeno
3. Collegare il sensore di azoto e ossigeno, e fare clic sul sensore di NOx test, scegliere 24V o 12V NOx sensor test
4. Selezionare il modello corrispondente
5. Quando la connessione è completa, fare clic sul pulsante "Go", e quindi inserire la prova del sensore di azoto e ossigeno.verranno visualizzate la concentrazione di azoto e ossigeno e la concentrazione di ossigenoSe il sensore di azoto e ossigeno è danneggiato, la macchina segnala il codice di guasto corrispondente.

Strumento di funzionamentoOfferta:

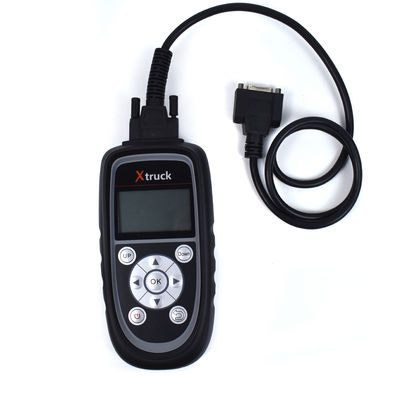

1"Metodo di connessione tra la linea di prova principale e il dispositivo come indicato a destra

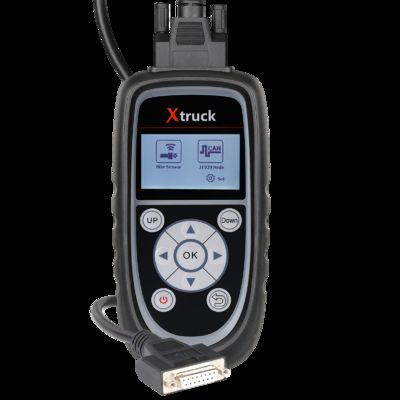

2Premere la corrente per 3 secondi per entrare nel menu, come mostrato sulla destra

1) Ricerca di nodi CAN-bus
Questa funzione può aiutare a trovare il nodo perso attraverso l'interfaccia OBD che può trovare il dispositivosul bus CAN.
Prima fase:Un'estremità della catena di prova principale è collegata al dispositivo e l'altra è collegata alla porta OBD di rilevamento del veicolo.
Passaggio 2:Se il cablaggio è collegato correttamente, fare clic sul nodo CAN dispositivo per cercare automaticamente
Attendere alcuni secondi, e il dispositivo cercherà automaticamente il modulo CAN del veicolo senza guasti

2) Tester per sensori di azoto e ossigeno
Fase 1:una estremità della linea di prova principale è collegata al dispositivo e l'altra estremità al sensore di azoto e ossigeno
Passaggio 2:Riscaldamento dei sensori di azoto e ossigeno
Nota: il sensore di azoto e ossigeno deve essere riscaldato per misurare con precisione la concentrazione di azoto e ossigeno e la concentrazione di ossigeno.o utilizzare la potenza della batteria 24VSe non si seguono i passaggi standard, il dispositivo e i veicoli possono subire danni e la società non è responsabile.
Passo 3:Collegare il sensore di azoto e ossigeno e fare clic sulla funzione di prova del sensore di NOx, scegliere la funzione di prova del sensore di NOx a 24 V o 12 V.
Nota:si prega di confermare che l'alimentazione del sensore di azoto e ossigeno è di 24V/12V, la scelta errata danneggerà il sensore di azoto e ossigeno.
Passaggio 4: selezionare il modello corrispondente
Metodo 1: selezionare “test di identificazione automatica”, la macchina identifica automaticamente il modello in base al sensore di azoto e ossigeno.(Questi dati forniscono solo riferimenti per il personale di manutenzione, non come unico criterio di mantenimento.)
Metodo 2: selezionare “Test di identificazione manuale” e selezionare manualmente il programma di prova corrispondente in base ai diversi tipi di sensori di azoto e ossigeno.
Se la linea CAN non è correttamente collegata o c'è un problema con il sensore di azoto e ossigeno, il segnale CAN non può essere trovato.
Passo 5:
Quando la connessione è completa, cliccare sul pulsante Go e quindi inserire il test del sensore di azoto e ossigeno.verranno visualizzate la concentrazione di azoto e ossigeno e la concentrazione di ossigenoSe il sensore di azoto e ossigeno è danneggiato, la macchina segnala il codice di guasto corrispondente.

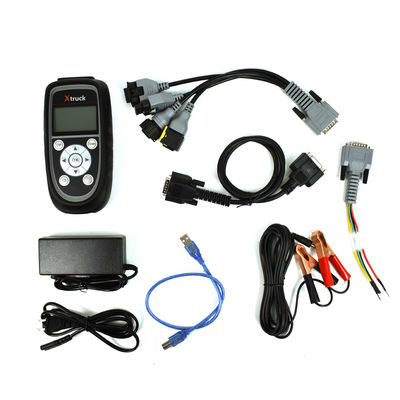

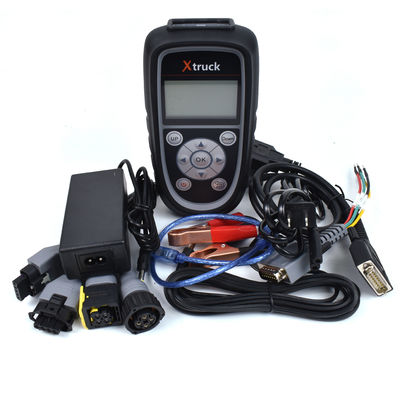

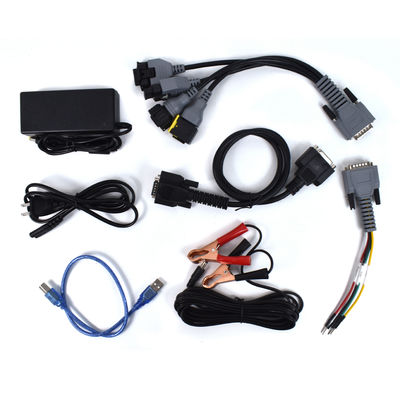

Il pacchetto comprende:

1pc x Xtruck Y005 Unità principale
1pc x adattatore di alimentazione

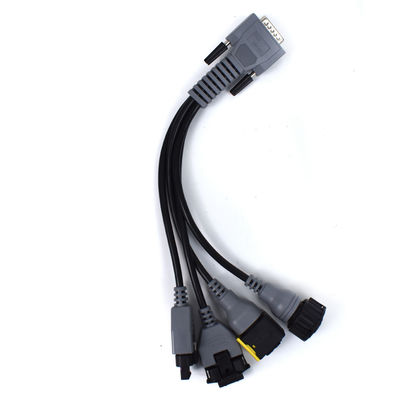

1pc x quattro in una linea di prova di azoto e ossigeno

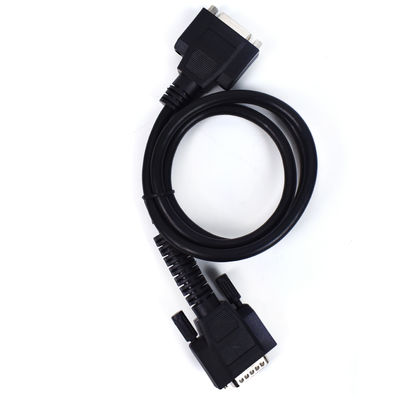

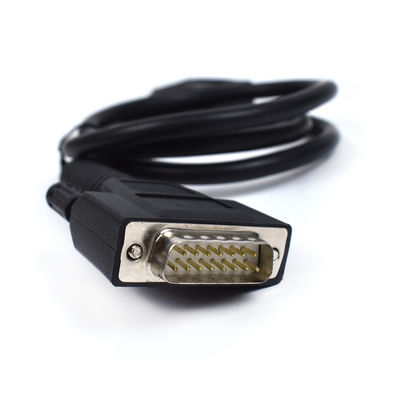

1pc x DB15 linea di prova principale
1pc x Linea di aggiornamento del dispositivo
1pc x linea di accendini per sigarette (maschio e donna)
