Xtruck 819 Scansione di tutto il sistema OBD2 Strumento diagnostico auto

per Codere Display Monitor Free Updata

Xtruck OBDII 819è uno strumento diagnostico automobilistico professionale conforme all'OBDII per la diagnosi del codice di errore, il monitoraggio dei dati in tempo reale e la rilevazione dello stato delle emissioni / della batteria

Protocolli supportati:

copre pienamente 9 principali protocolli di comunicazione di bordo, tra cui SAE J1850 PWM/VPW, ISO 9141-2, ISO 14230-4 (KWP 5BAUD/FAST), ISO 15765-4 (identificatori CAN 11/29-bit, velocità di segnalazione 500/250kbps),adattamento alle norme globali di comunicazione dei veicoli

Veicoli compatibili:

Funziona con oltre 10.000 veicoli compatibili con OBDII, comprese auto, camion, SUV e minivan

Metodo di connessione:16-pin OBDII Diagnostic Link Connector (DLC) plug-in diretto (connessione fisica, nessun Bluetooth); abbinamento automatico del protocollo dopo l'accensione

Potenza di funzionamento:Alimentato da 2 batterie AA (dimensioni 5); supporta l'intervallo di tensione della batteria del veicolo da 9 a 18 V, protezione integrata contro la corrente

Visualizzazione e funzionamento:2Display IPS da 0,8 pollici (risoluzione 320×240, leggibile in ambienti a forte luce/scurità); dotato di tasti fisici (tasti direzionale, tasti OK, tasti EXIT) + scorciatoie personalizzabili F1/F2,Chiara gerarchia dei menu

1.PotenteFunzione

• Monitoraggio dei flussi di dati in tempo reale
• Diagnosi e cancellazione del codice di errore
• Visualizzazione dei dati di freeze frame
• Richiesta di informazioni sul veicolo
• Monitoraggio del sistema di emissioni
• Risultato del monitoraggio del sensore dell'ossigeno
• Modalità OBDII avanzata 6
• Monitoraggio dello stato della batteria

2- Protocollo generale

Copre completamente 9 protocolli principali:

SAE J1850 PWM/VPW,

ISO 9141-2,

ISO 14230-4 (KWP 5BAUD/FAST),

ISO 15765-4 (CAN 11/29 bit,

500/250kbps velocità baud),

adattamento agli standard di comunicazione delle serie di veicoli globali tradizionali.

3. Progettazione del prodotto

2Display IPS da 8 pollici: risoluzione di 320×240 pixel, visualizzazione chiara, supporta una presentazione dei dati stabile a temperature di funzionamento da 0°C a 60°C, facilmente leggibile in ambienti a forte luce o scuri.

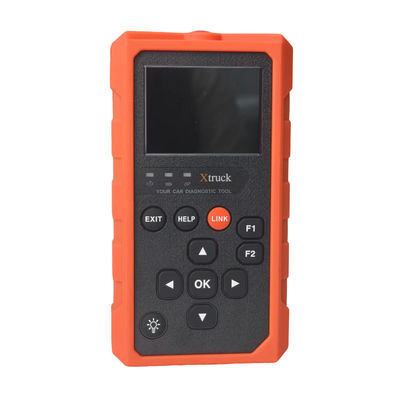

Facile da usare: dotato di tasti fisici quali tasti direzionale, tasti OK e tasti EXIT, con una chiara gerarchia dei menu e supporto per la personalizzazione dei tasti scorciatoia F1/F2,consentendo ai principianti di padroneggiare rapidamente la logica di funzionamento.

Progettazione dell'energia affidabile: alimentato da 2 batterie AA (dimensioni 5) con durata della batteria stabile; supporta l'intervallo di tensione della batteria del veicolo da 9 a 18 V, con protezione da sovraccarica integrata per garantire la sicurezza del dispositivo e del veicolo.

Leggera e portatile: Dimensioni 162 mm (L) × 88 mm (W) × 30 mm (H), peso netto 228 g, facile da trasportare, adatto per la manutenzione all'aperto o per il backup a bordo.

4. Processo operativo

Preparazione: Spegnere l'interruttore di accensione del veicolo, localizzare il DLC (Diagnostic Link Connector) a 16 pinti vicino al volante laterale del conducente; aprire il vano batterie dello strumento diagnostico, installare 2 batterie AA,estrarre la testina di diagnostica OBDII e inserirla nel DLC del veicolo.

Connessione e ingresso: premere il pulsante di accensione rosso sulla parte superiore dello strumento diagnostico per accendere, accendere l'interruttore di accensione del veicolo (senza avviare il motore),Attendere che il dispositivo corrisponda automaticamente al protocollo e inserire l'interfaccia principale; selezionare "OBD II" tramite i tasti di direzione e premere il tasto OK per accedere al menu diagnostico.

Funzione di funzionamento:

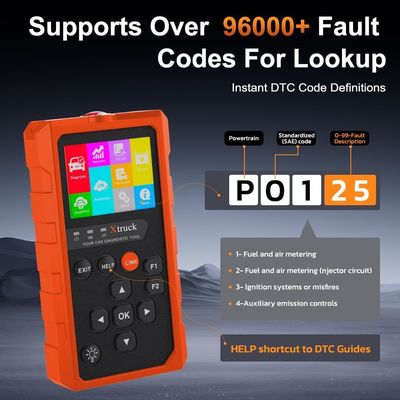

Leggere i codici di errore: selezionare "Leggere i codici" nel menu diagnostico e premere OK per visualizzare i codici di errore e le loro definizioni.

Cancellare i codici di errore: selezionare "Codici di cancellazione", confermare di aver completato la cancellazione e lo schermo visualizzerà "Cancellato!".

Visualizzazione dei dati in tempo reale: selezionare "Live PCM Data" o "Real-time Curve" per visualizzare i valori dei parametri o cambiare le curve in tempo reale.

Determinazione delle emissioni:Immettere "Invio/messa in servizio" per visualizzare lo stato di ciascun monitor (OK/INC/N/A) e determinare la conformità alle emissioni.

Completamento e uscita: Dopo il funzionamento, premere il tasto EXIT per tornare all'interfaccia principale, premere a lungo il pulsante di accensione per spegnerlo, estrarre la testa diagnostica e spegnere l'interruttore di accensione del veicolo.

5. Elenco di imballaggio:

Ogni dispositivo comprende:

Xtruck819 host ×1,

testa diagnostica OBDII ×1,

manuale dell'utente ×1, cordone ×1.

Gli accessori completi, pronti all'uso al momento dell'apertura.

Con capacità diagnostiche professionali, ampia adattabilità e facile funzionamento, Xtruck OBDII 819 serve come uno strumento affidabile per la manutenzione e la cura automobilistica,contribuire a risolvere rapidamente i difetti dei veicoli e garantire la sicurezza della guida.
