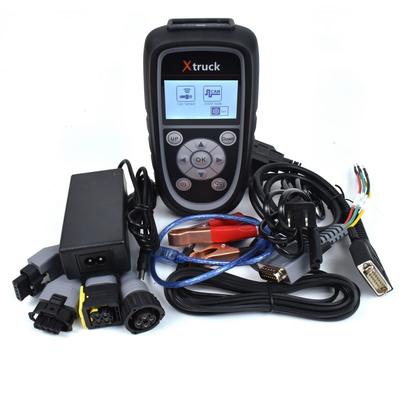

XTRUCK Y005 Strumento diagnostico CAN Bus professionale per camion | Test sensore NOx e ricerca nodo CAN

Descrizione:Xtruck Y005 Il rilevatore del sensore NOx è progettato per aiutare gli ingegneri di manutenzione dei veicoli a determinare facilmente e rapidamente il problema del bus CAN o del modulo.
Con il rilevatore del sensore NOx Xtruck Y005, è possibile trovare più rapidamente i problemi di difetto del circuito CAN o se il modulo NOx è danneggiato.
Funzione principale:

1. Rileva rapidamente se c'è un problema con la linea o il modulo CANbus2. Rileva rapidamente se il modulo di ossido di azoto è danneggiato

3. Aiuta rapidamente il personale di manutenzione a determinare il problema
Elenco dei modelli testati:
Aggiornamento software:

Aggiornamento online e gratuito

Garanzia:1 anno di garanzia, servizi post-vendita a vita

Come usarlo?1. U

na estremità della linea di test principale è collegata al dispositivo e l'altra estremità è collegata al sensore di azoto e ossigeno.

2. Riscaldamento del sensore di azoto e ossigeno3. Collegare il sensore di azoto e ossigeno e fare clic sul test del sensore NOx, scegliere il test del sensore NOx a 24 V o 12 V
4. Selezionare il modello corrispondente
5. Al termine della connessione, fare clic sul pulsante “Vai” e quindi avviare il test del sensore di azoto e ossigeno. Dopo 300 secondi, verranno visualizzate la concentrazione di azoto e ossigeno e la concentrazione di ossigeno. Se il sensore di azoto e ossigeno è danneggiato, la macchina segnalerà il codice di errore corrispondente.
Istruzioni per l'uso:
1, Metodo di connessione tra la linea di test principale e il dispositivo come mostrato a destra

2, Premere il pulsante di accensione per 3 secondi per accedere al menu, come mostrato a destra1) Ricerca nodo CAN-bus
Questa funzione può aiutare a trovare il nodo perso tramite l'interfaccia OBD che può trovare il dispositivo
sul bus CAN.

Passaggio 1:
Un'estremità della linea di test principale è collegata al dispositivo e l'altra estremità è collegata ala porta di rilevamento del veicolo OBD.
Passaggio 2:Se il cablaggio è collegato correttamente, fare clic sul nodo CAN del dispositivo per la ricerca automaticaAttendere alcuni secondi e il dispositivo cercherà automaticamente il modulo CAN senza errori del veicolo
Passaggio 3:Passaggio 1: un'estremità della linea di test principale è collegata al dispositivo e l'altra estremità è collegata al sensore di azoto e ossigeno
Passaggio 2:

Riscaldamento del sensore di azoto e ossigeno
Nota: il sensore di azoto e ossigeno stesso deve essere riscaldato per misurare accuratamente la concentrazione di azoto e ossigeno e la concentrazione di ossigeno. Richiede un'alimentazione esterna a 24 V o utilizzare l'alimentazione della batteria a 24 V. In caso di mancato rispetto dei passaggi standard, potrebbe causare danni al dispositivo e ai veicoli e l'azienda non si assume alcuna responsabilità legale.
Passaggio 3:Collegare il sensore di azoto e ossigeno e fare clic sul test del sensore NOx, scegliere il test del sensore NOx a 24 V o 12 V.
Nota: verificare che l'alimentazione del sensore di azoto e ossigeno sia 24 V/12 V, la selezione errata danneggerà il sensore di azoto e ossigeno.
Passaggio 4: selezionare il modello corrispondenteMetodo 1: selezionare “test di identificazione automatica”, la macchina identificherà automaticamente il modello in base al sensore di azoto e ossigeno. (Questi dati forniscono solo un riferimento per il personale di manutenzione, non come unico criterio per la manutenzione.)
Metodo 2: selezionare “test di identificazione manuale” e selezionare manualmente il programma di test corrispondente in base ai diversi tipi di sensori di azoto e ossigeno
Se la linea CAN non è collegata correttamente o c'è un problema con il sensore di azoto e ossigeno, il segnale CAN non può essere trovato.
Passaggio 5:
Al termine della connessione, fare clic sul pulsante Vai e quindi avviare il test del sensore di azoto e ossigeno. Dopo 300 secondi, verranno visualizzate la concentrazione di azoto e ossigeno e la concentrazione di ossigeno. Se il sensore di azoto e ossigeno è danneggiato, la macchina segnalerà il codice di errore corrispondente.
La confezione include:
1pc x Unità principale Xtruck Y005
1pc x Adattatore di alimentazione


1pc x Linea di test azoto e ossigeno quattro in uno

1pc x Linea di test principale DB15
1pc x Linea di aggiornamento del dispositivo
1pc x Linea accendisigari (maschio e femmina)
