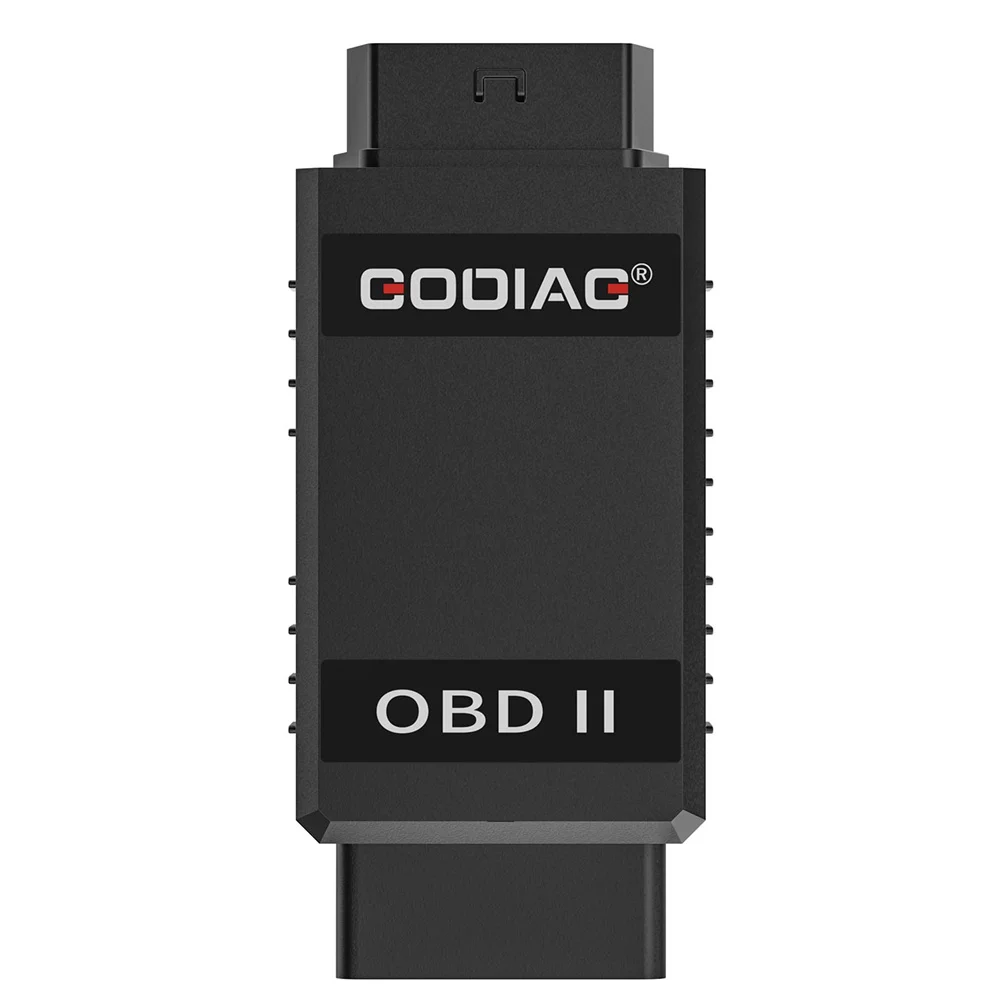

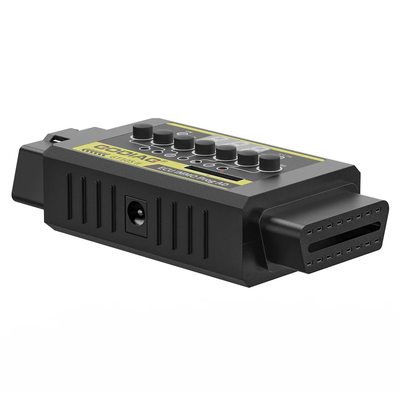

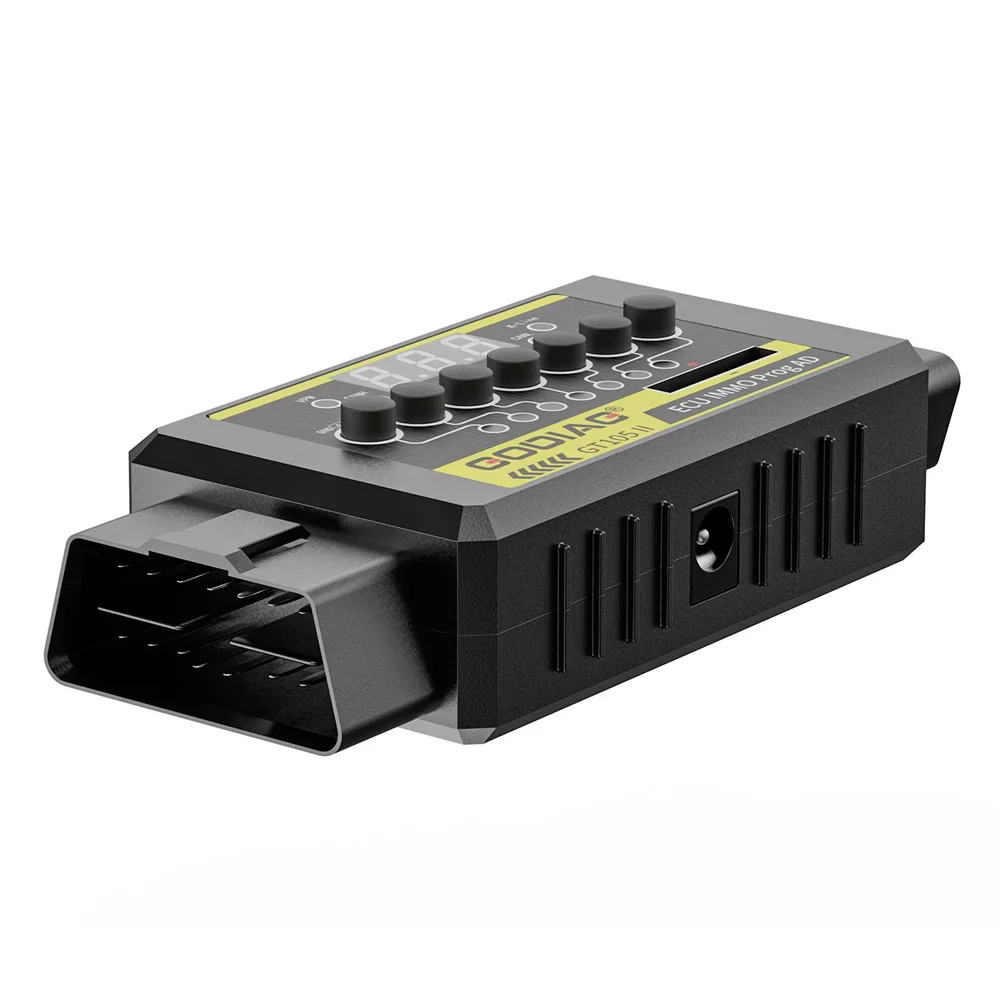

GODIAG GT105 II ECU IMMO Prog AD Break Out Box Connettore ECU GT105 II con Funzione di Avviso di Tensione

GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box Connettore ECU

GODIAG GT105 II è la versione aggiornata di GODIAG GT105.

Aggiunte di recente 5 nuove funzioni: visualizzazione della tensione del veicolo, test della batteria CR2032 del telecomando dell'auto, avviso di allarme della tensione della batteria dell'auto (inferiore a 11 V), per l'allineamento dell'angolo di sterzata TOYOTA, per l'attivazione ausiliaria IMMO della chiave Lamborghini ID48.

GODIAG ECU IMMO Prog AD GT105 II viene utilizzato per cortocircuitare l'OBD2 nell'auto per l'attivazione IMMO, l'abbinamento, la diagnosi e la connessione di programmazione dell'ECU e per prelevare l'alimentazione dalla batteria del veicolo per la manutenzione del veicolo in loco all'aperto. Rispetto a GT105, ha aggiunto 5 nuove funzioni: visualizzazione della tensione del veicolo, test della batteria CR2032 del telecomando dell'auto, avviso di allarme della tensione della batteria dell'auto (inferiore a 11 V), per l'allineamento dell'angolo di sterzata TOYOTA, per l'attivazione ausiliaria IMMO della chiave Lamborghini ID48.

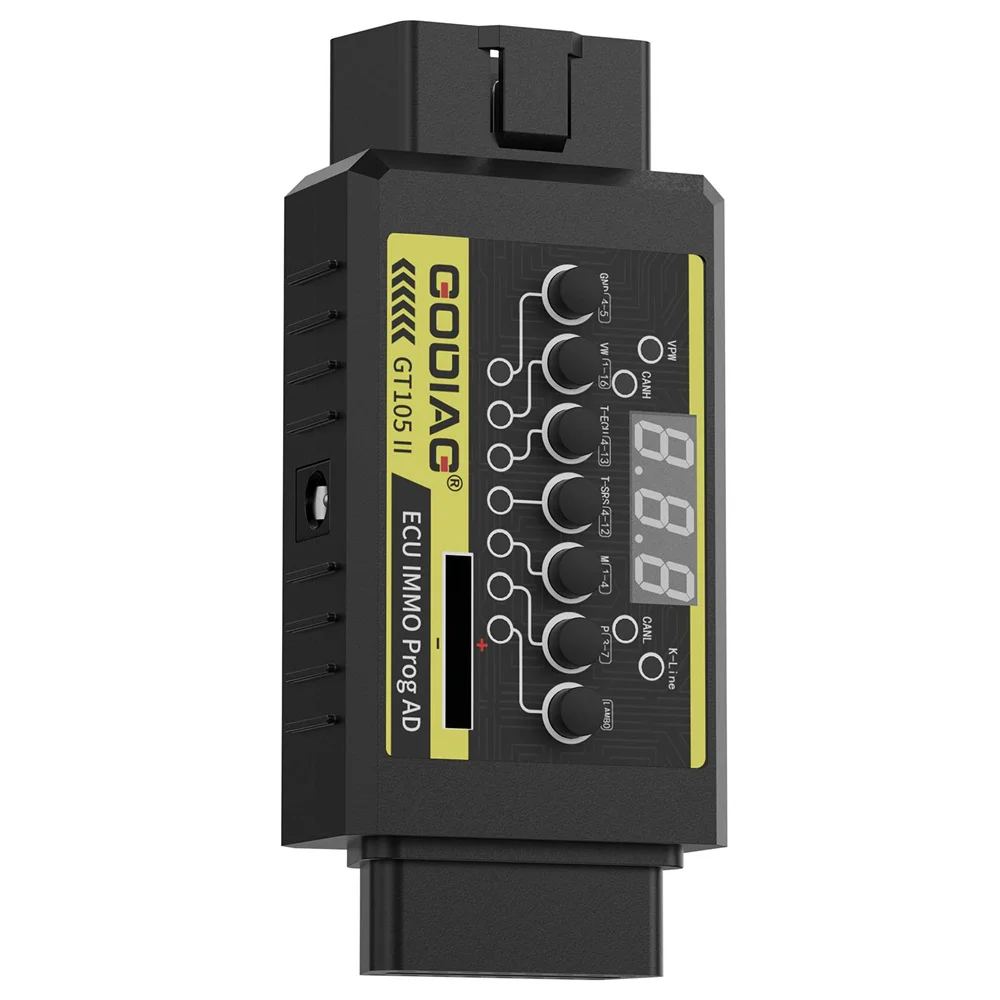

Il prodotto è dotato di indicatori di comunicazione del segnale PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Quando c'è comunicazione dati, l'indicatore del protocollo corrispondente lampeggerà, quindi è possibile giudicare lo stato della comunicazione ed è anche possibile determinare se il dispositivo di programmazione diagnostica è in grado di comunicare.

Il prodotto è adatto per lavori all'aperto, prelevando l'alimentazione dalla batteria dell'auto e convertendola in un'alimentazione DC12V per la ricarica a 12V, l'alimentazione di programmazione o l'alimentazione indipendente per le apparecchiature diagnostiche.

Il dispositivo fornisce GND del corpo PIN4 indipendente OBD2, GND del segnale PIN5, che è conveniente per alcuni moduli da utilizzare per la programmazione speciale. Inoltre, con il cavo di programmazione ECU a protocollo completo OBD2, gli utenti possono anche collegare l'ECU in studio per regolare l'alimentazione di programmazione dell'ECU. Il dispositivo ha indicatori di comunicazione del segnale PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Quando c'è comunicazione dati, l'indicatore del protocollo corrispondente lampeggerà. Gli utenti possono giudicare lo stato della comunicazione e possono anche giudicare se il dispositivo di programmazione diagnostica può comunicare.

Punti salienti del prodotto:

Una linea di connessione ECU a protocollo completo per la regolazione dell'alimentazione di programmazione dell'ECU

GND del corpo PIN 4 indipendente OBD2, GND del segnale PIN5 per la programmazione speciale di alcuni moduli.

PIN4 e PIN5 possono essere commutati tra cortocircuito e non cortocircuito.

PIN4 e PIN5 indipendenti OBD2 standard.

La presa femmina in puro rame supporta l'inserimento e la rimozione ripetuti e ha una lunga durata.

Morsetto della batteria trattato con spray salino ecologico, con uno spessore di 0,5 mm.

Il cavo della batteria dell'auto CC adotta un cavo schermato a 2 conduttori da 0,75 mm², che supporta l'interfaccia DC5.5*2.5/ DC5.5*2.1.

Il connettore CC ha un fusibile ripristinabile da 7 A.

Interfaccia di alimentazione CC, connettore di alimentazione da laboratorio dedicato.

Funzioni del prodotto:

Visualizzazione della tensione del veicolo

Test della batteria CR2032 del telecomando dell'auto

Avviso di allarme della tensione della batteria dell'auto (inferiore a 11 V)

Per l'allineamento dell'angolo di sterzata TOYOTA

Attivazione ausiliaria IMMO della chiave Lamborghini ID48

Funzione adattatore di alimentazione IMMO AD. Dopo il 2016, per Ford tutte le chiavi intelligenti perse, GT105 II collabora con le apparecchiature VVDI (OBDSTAR, AUTEL,) e altre apparecchiature di abbinamento antifurto per programmare le chiavi.

Tutte le chiavi dell'auto perse corrispondenti---riattiva il contatore o riattiva l'ECU antifurto. (Supporta antifurto VAG di 4a e 5a generazione, per la sincronizzazione ECU Toyota, abbinamento ausiliario Mitsubishi con tutte le chiavi perse o impostazione della chiave del telecomando persa, vecchia Porsche Cayenne per l'apprendimento della chiave IMMO.)

Le spie VPW, CANH, CANL, K-Line possono giudicare lo stato della comunicazione tra il veicolo e il dispositivo di programmazione diagnostica. (Se il prodotto viene utilizzato per collegare il dispositivo, l'utente può semplicemente giudicare se la programmazione diagnostica è normale o meno in base al fatto che il dispositivo possa inviare comunicazioni.)

Manutenzione in loco

Il cavo adattatore di alimentazione GT105 II ottiene l'alimentazione a 12 V dalla batteria dell'auto. (Per apparecchiature di programmazione come Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, ecc., fornisce alimentazione a 12 V quando necessitano di alimentazione all'aperto, in modo da leggere i dati di BMW BENZ IMMO ECU o altre ECU auto e, infine, realizzare la manutenzione in loco dei veicoli difettosi all'aperto. )

Fornire alimentazione a 12 V per il taglia chiavi (12 V).

Linea di programmazione ECU a protocollo completo OBD2 standard. (Con MPPS, FGTech, Kess v2, ecc., per la lettura e la scrittura dei dati ECU, la clonazione ECU, la messa a punto ECU, ecc.) (Nota: la linea di programmazione ECU a protocollo completo OBD2 viene acquistata separatamente)

Strumento di sostituzione della batteria OBD

Realizza l'alimentazione ininterrotta durante la sostituzione della batteria, in modo da poter evitare la perdita di dati, l'errore della chiave o la ri-corrispondenza causati dall'interruzione di corrente durante la sostituzione della batteria.

Con GT105 II, puoi goderti le funzioni elencate di seguito durante la sostituzione della batteria:

1. L'orologio non cambia. 2. L'altoparlante non è bloccato. 3. IMMO non è bloccato.

4. La porta in vetro non è impostata. 5. L'acceleratore non è impostato. 6. La spia di avvertimento è spenta. 7. Nessun codice di errore.

Confronto prodotti di GT105 e GT105 II

Significato della spia:

1. Fabbrica personalizzata 2. Filo SJE1850 3. Fabbrica personalizzata 4. Messa a terra di alimentazione 5. Messa a terra del segnale 6. SAEJ2284alto 7. Filo ISO9141-2&iso, DIS4230-4K 8. Fabbrica personalizzata

9. Fabbrica personalizzata 10. Filo SJE1850 (bus) 11. Fabbrica personalizzata 12. Fabbrica personalizzata 13. Fabbrica personalizzata 14. SAEJ2284basso 15. Filo ISO9141-2 e ISO/DIS 4230-4L 16. Positivo della batteria dell'auto

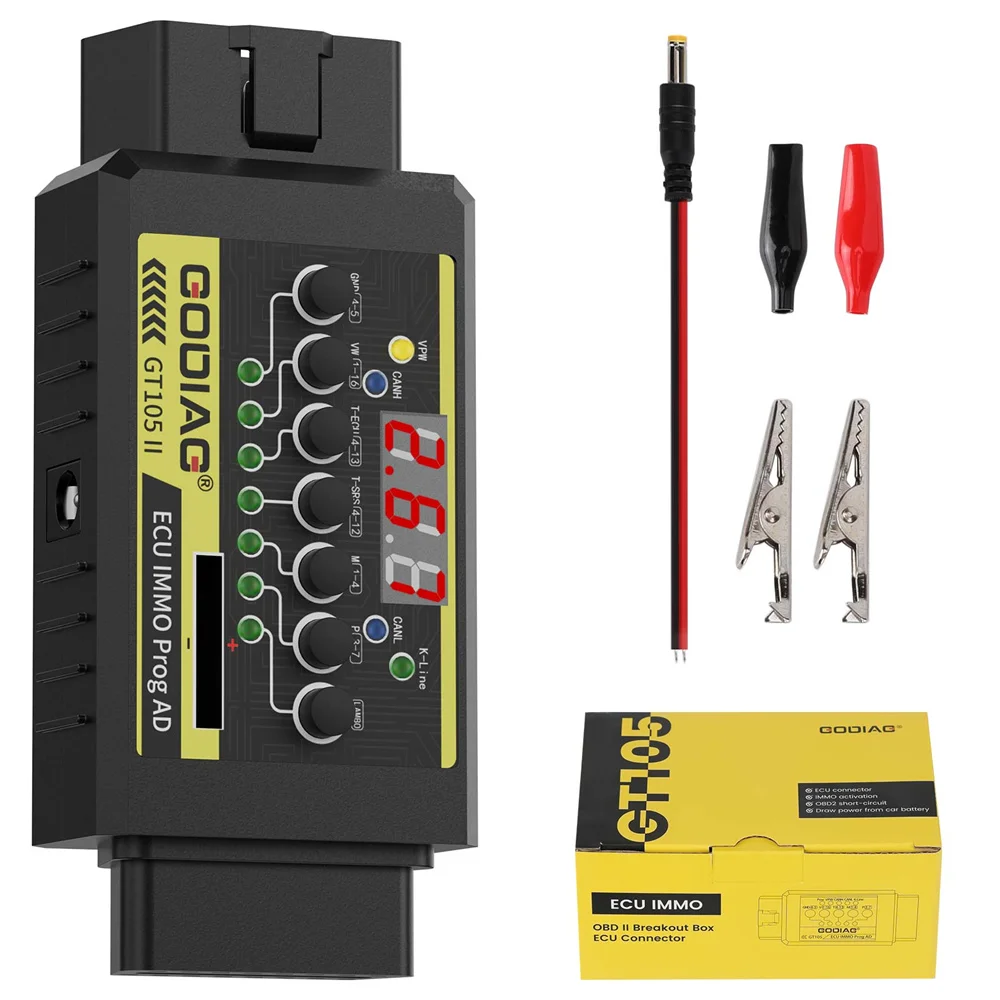

La confezione include:



1pc x host GT105 II

1pc x Cavo di alimentazione con morsetto per batteria

3 pezzi x Resistenza elettrica
