2025 Autel Maxisys Ultra Complete System Diagnostic Tool con MaxiFlash VCMI Supporto ECU Programmazione Guida Funzione e topologia Modulo di mappatura

Descrizione del prodotto

Strumento diagnostico completo per sistemi automobilistici Autel Maxisys Ultra originale al 100% con MaxiFlash VCMI

MaxiSys Ultra è il tablet diagnostico più ambizioso di Autel. È dotato di un tablet touchscreen da 12,9 pollici con sistema operativo Android 7.0 alimentato da un processore Octa-core (Quad 2,3 GHz + Quad 1,7 GHz), una memoria integrata sostanziale da 256 GB, il tutto per alimentare la nuova navigazione multi-applicazione a schermo diviso per fornire guida diagnostica e componenti di prova per confermare le riparazioni. In combinazione con la mappatura dinamica del modulo di topologia, le funzionalità AutoSCAN migliorate e le opzioni di diagnostica avanzate. Il nuovo MaxiFlash VCMI funziona come oscilloscopio a 4 canali, generatore di forme d'onda, multimetro e tester CAN BUS. La comoda docking station in dotazione assicura di avere sempre la potenza per la scansione.



Punti salienti di Autel Maxisys Ultra:

1. Nessuna limitazione IP
2. Versione aggiornata di MK908P/ MS908P/ Elite/ MS909/ MS919:Scanner completo all-in-one per grandi officine di riparazione
3. Un anno di aggiornamenti gratuiti onlinesul sito Web ufficiale di Autel
4. Supporto nuovi protocolli VCI:D-PDU, DoIP/ CAN FD, Mega CAN
5. Dispositivo VCMI 5-in-1 avanzato:VCI, OSCILLOSCOPIO, MULTIMETRO, GENERATORE DI FORME D'ONDA, CONTROLLO CAN BUS
6. Fornire la più recente copertura a livello OEper più di 80 veicoli statunitensi, asiatici ed europei, comprese le supercar
7. Funzionalità eccezionali a livello OE, dalla diagnostica e dai servizi OBDII completi alla codifica e programmazione ECU avanzate
8. Accesso sicuro al gateway:Accesso FCA SGM autorizzato con account AutoAuth
9. Navigazione multi-applicazione a schermo diviso con velocità di esecuzione super veloce, migliorando notevolmente l'efficienza del lavoro

Lo strumento meccanico Autel MaxiSys Ultra può diagnosticare tutti i sistemi, tra cui motore, trasmissione, freni, sterzo, sospensioni, componenti elettrici e altri componenti che lavorano insieme per far funzionare correttamente il veicolo. Rispetto all'utilizzo di strumenti di scansione specializzati del produttore OE, con lo scanner per auto Autel MaxiSys Ultra finirai per risparmiare un sacco di soldi e fatica grazie a:

• Migliore compatibilità: questo strumento meccanico può costruire un ponte di comunicazione con il 99% dei computer e dei moduli accessibili delle auto OBD2. Non hai bisogno dello strumento di scansione automatica professionale specializzato che può eseguire scansioni solo su sistemi limitati.
• Funzionalità più avanzate: questo strumento di scansione diagnostica per tutti i veicoli offre funzionalità avanzate come il controllo bidirezionale, la lettura/cancellazione dei DTC, la visualizzazione dei dati in tempo reale grafici (che possono essere uniti) per il tuo lavoro quotidiano di manutenzione delle riparazioni e persino capacità di codifica/programmazione per gestire riparazioni più complesse.
• Interfaccia più intuitiva: il layout del menu è tra i più semplici dello strumento diagnostico per scanner automobilistici sul mercato. Mentre gli strumenti diagnostici delle concessionarie OE possono essere complessi e richiedere una formazione specializzata.
• Più conveniente: puoi ottenere lo stesso livello di capacità diagnostiche degli strumenti diagnostici del produttore OE a un costo inferiore.

Controllo bidirezionale: sperimenta la diagnostica ad alta velocità

Cerchi un modo semplice per valutare lo stato di salute del tuo veicolo? Con questo computer per auto obdii bidirezionale, puoi inviare direttamente il comando per attivare i relè, le bobine, le valvole dei solenoidi, gli attuatori del tuo veicolo e ricevere una risposta per vedere se funzionano correttamente. In questo modo, non è necessario fare un lavoro che richiede tempo e individuare rapidamente i pezzi di ricambio difettosi.

• Ad esempio: “accendere la ventola del radiatore - modulare l'acceleratore - aprire/chiudere i finestrini - azionare gli specchietti - testare il ronzio dell'iniettore - accendere/spegnere le luci interne/esterne e il clacson - testare l'iniettore - disattivare il sistema di assistenza al mantenimento della corsia (LKAS) - accendere/spegnere il solenoide ACM anteriore e posteriore - accendere/spegnere la pompa del carburante - ciclo dell'aria condizionata - frizione on/off - testare la bobina elettromagnetica della frizione sinistra - testare il dispositivo di accelerazione - testare il controllo della pressione dell'olio - puntare la telecamera dinamica - calibrare la posizione del livello del veicolo - pompare il vuoto dei freni - testare la valvola di ingresso e di uscita - testare i freni aperti - fornire il sensore di velocità della ruota - testare il freno di stazionamento e altro.”
• È compatibile con la maggior parte dei modelli di veicoli sul mercato, ma il menu varia in base a marca/modello/anno.

40+ Servizio di reset

Con la diagnostica intelligente one-stop, Autel Scanner MaxiSys Ultra fornisce ai tecnici una guida alla riparazione passo passo. Offre più opzioni di guida alla riparazione: Bollettino di servizio tecnico, Analisi DTC, Assistenza alla riparazione, Suggerimenti per la riparazione, Misurazione dei componenti e Casi pertinenti, rendendo il tuo lavoro il 200% più facile che mai. Inoltre, ha più di 40 funzioni di servizio per soddisfare tutte le esigenze, aiutandoti a vincere più affari.

Reset olio, EPB, BMS, spurgo ABS, TPMS, reset airbag, rigenerazione DPF, servizio IMMO, codifica iniettori, calibrazione SAS, calibrazione sospensioni, adattamento acceleratore, ABS/SRS, apprendimento marce, inizializzazione tetto apribile, calibrazione sedili, cambio lingua, abbinamento fari, impostazione A/F, tetto WIN DR, contachilometri, CHG Tire Size, cilindro, turbocompressore, limite, adattamento trasmissione.

Apprendimento della posizione del cambio in folle, regolazione del sensore di coppia, controllo del segnale, apprendimento del sensore di imbardata (YRS), apprendimento della posizione del pedale della frizione, bilanciamento della potenza del cilindro, abbinamento dei componenti, ripristino Start/Stop, modalità di trasporto, blocco automatico della porta, ecc.

• Reset olio, per ripristinare la spia di servizio dell'olio per il sistema di durata dell'olio motore; Reset EPB, per ripristinare la pastiglia dopo la sostituzione della pastiglia.
• Spurgo ABS, per eseguire vari test bidirezionali del sistema antibloccaggio;
• Codifica iniettori, per scrivere il nuovo codice nell'ECU dopo la sostituzione dell'iniettore.
• Calibrazione sospensioni, per regolare l'altezza della carrozzeria; Calibrazione SAS, per calibrare l'angolo di sterzata dopo la sostituzione.
• Abbinamento antifurto, per disabilitare la chiave persa e aggiungere i dati della nuova chiave per la sicurezza.
• Reset BMS, per eseguire un'operazione di ripristino sull'unità di monitoraggio della batteria del veicolo.
• Reset pressione pneumatici, per cercare gli ID dei sensori dei pneumatici, ripristinare la pressione dei pneumatici e spegnere la spia MIL della pressione dei pneumatici.
• Reset DPF, per recuperare/cancellare i codici relativi al DPF e ripristinare la spia DPF.
• Adattamento acceleratore, per effettuare le impostazioni iniziali sugli attuatori dell'acceleratore.
• Abbinamento cambio, per ottenere una qualità di cambiata più confortevole e ideale.
• WIN DR ROOF, Sedili, Contachilometri, Cambio lingua, Faro, CHG Dimensione pneumatici, TEC Learn, Cilindro, Adattamento trasmissione, Reset airbag, ecc., e sono ancora in crescita.

Programmazione e codifica ECU

Autel MaxiSys Ultra può programmare e codificare più veicoli per riprogrammare i moduli di controllo del veicolo, sostituire le ECU, aggiornare il software, ecc. Nel frattempo, supporta la programmazione e la codifica online per BMW (telaio F e G) e la programmazione online per il nuovo telaio di Benz. Con più di 10 funzioni principali (Test attivo/Funzioni guidate/Personalizzazione/Modifiche/ecc.) in una, Autel Ultra offre ai tecnici la massima praticità e una diagnostica rapida.

A. Codifica - nota anche come programma Teach-in o adattamento dei componenti, viene utilizzata per riprogrammare i dati adattivi per i moduli di controllo del veicolo dopo le riparazioni o le sostituzioni di parti del veicolo.
B. Programmazione - scarica l'ultima versione del software dal database del server online tramite l'accesso a Internet (questa procedura viene eseguita automaticamente quando il tablet è connesso a Internet, quindi non è necessario verificare gli aggiornamenti del software da soli) e riprogramma la versione più recente nell'ECU del veicolo.

Autel MaxiSys Ultra con VCMI può aiutarti a risolvere tutti i problemi di cui sopra. Con i protocolli D-PDU, SAE J2534 e RP1210, lo strumento di scansione automatica Maxisys Ultra fornisce diagnostica, codifica e programmazione per più veicoli passeggeri e commerciali, molto più avanzato degli strumenti di programmazione J2534.

• Programmazione e codifica ECU online senza connettori speciali per BMW (telaio F e G);
• Programmazione ECU online per il nuovo telaio di Benz (204, 212, 207, 463, ecc.); SCN online per Benz (222, 212, 204, 205, ecc.);
• Codifica ECU online per Volkswagen, Audi, Porsche, Renault, ecc.
• Programmazione e codifica ECU per GM, Ford, Chrysler, Volvo, Land Rover, Jaguar, ecc.
• Il modulo VCMI supporta anche vari protocolli di bus veicolari comuni, ad esempio: KPW, CAN, CAN-FD, DoIP, ecc. Parlando del CAN-FD, la sua velocità di trasmissione è 14 volte superiore a CAN.

Scansione più veloce

1). NUOVO elenco moduli di topologia albero CAN BUS
* Mappatura dello stato del modulo con codice colore a pagina singola
2). Elenco moduli AutoScan guidato DTC migliorato
* Rivedere i DTC del modulo da AutoScan con maggiori dettagli
3). Scansione VIN NUOVA funzione - Riconoscimento codice a barre o testo
* Scansiona facilmente l'ID del veicolo tramite fotocamera per identificare

Accesso sicuro al gateway

Autenticazione dello strumento di scansione automatica più semplice
* Registrazione dell'account di accesso OEM autorizzato
* Conferma della piattaforma diagnostica compatibile
* Credenziali approvate memorizzate nel software Maxisys
* Accesso immediato al gateway sicuro autorizzato
* Gestione dell'uso dell'account registrato



In cosa si differenzia Autel Ultra da Maxisys Elite e MS908S/ Pro:

1. Android 7.0
2. Con più memoria: memoria da 256 GB
3. Con schermo più grande: touchscreen da 12,9 pollici
4. Con interfaccia MaxiFlash VCMI: con il VCI J2534 aggiornato include oscilloscopio, generatore di forme d'onda, multimetro, tester CanBUS
5. Elenco moduli M di topologia albero CAN BUS
6. Visualizzazione a schermo diviso per visualizzare due funzioni diverse
7. Con processore più veloce
8. Non include una docking station
9. Non include i primi adattatori OBD-II!



Visualizzazione del prodotto:

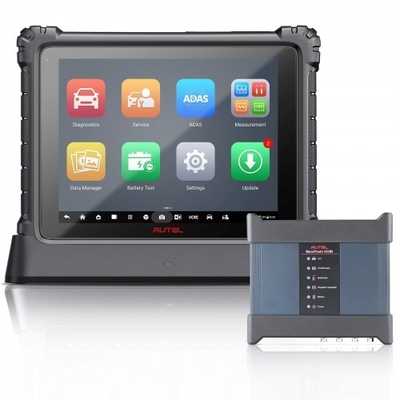

Autel MaxiSys Ultra è una soluzione diagnostica multipiattaforma composta da un potente tablet basato su Android con touchscreen TFT-LCD da 12,9 pollici, un'unità di comunicazione e misurazione diagnostica VCMI e istruzioni basate su cloud e sul dispositivo e consulenza di esperti. In quanto sistema diagnostico e informativo, MaxiSys Ultra non solo visualizza le riparazioni pertinenti raccolte da esperti del settore esperti, ma fornisce anche una guida passo passo per garantire che la riparazione venga eseguita correttamente ed efficientemente.

Ci sono due componenti principali del sistema MaxiSys:
* Tablet MaxiSys – il processore centrale e il monitor per il sistema.

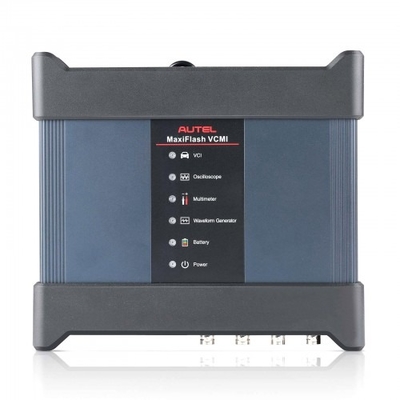

* MaxiFlash VCMI - Interfaccia di comunicazione e misurazione del veicolo
Questo manuale descrive la costruzione e il funzionamento di questi dispositivi e come lavorano insieme per fornire soluzioni diagnostiche.

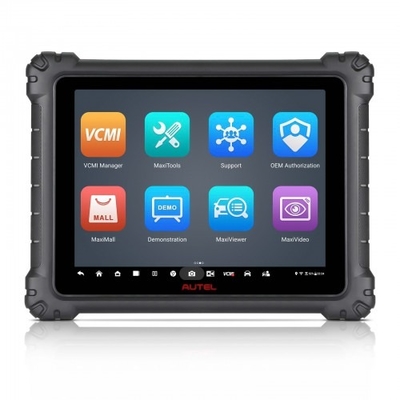

1. Schermo tattile capacitivo TFT-LCD da 12,9"
2. Sensore di luce ambientale – rileva la luminosità ambientale
3. LED di alimentazione - fare riferimento alla Tabella 2-1 Descrizione LED di alimentazione per i dettagli
4. Fotocamera anteriore
5. Microfono integrato

6. Porta della docking station
7. Supporto pieghevole – si estende dalla parte posteriore per consentire la visualizzazione a mani libere del tablet
8. Altoparlante
9. Fotocamera posteriore
10. Flash della fotocamera

11. Porta mini USB – Non può essere utilizzata contemporaneamente con la porta USB
12. Porta USB
13. Porta USB
14. Slot per scheda mini SD
15. Porta HDMI (High-Definition Multimedia Interface)
16. Jack per cuffie
17. Porta di ingresso alimentazione CC
18. Pulsante di blocco/accensione – premere a lungo per accendere e spegnere il tablet o premere brevemente per bloccare lo schermo.

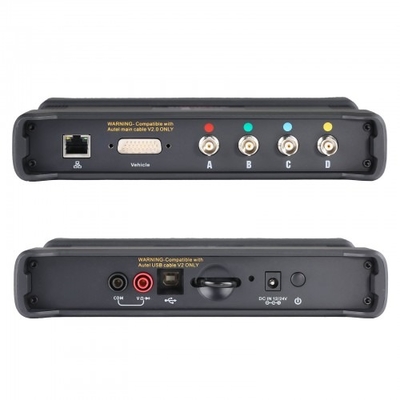

1. Jack multimetro
2. Porta USB
3. Gancio
4. Porta di ingresso alimentazione CC
5. Pulsante di accensione
6. LED di alimentazione – fare riferimento alla Tabella 2-4 Descrizione LED di alimentazione per i dettagli
7. LED batteria - fare riferimento alla Tabella 2-5 Descrizione LED batteria per i dettagli
8. LED generatore di forme d'onda - si illumina di verde quando si opera in modalità generatore di forme d'onda
9. LED multimetro - si illumina di verde quando si opera in modalità multimetro
10. LED oscilloscopio - lampeggia in verde quando si opera in modalità oscilloscopio
11. LED veicolo - fare riferimento alla Tabella 2-6 Descrizione LED veicolo per i dettagli
12. Porta Ethernet
13. Connettore dati veicolo (DB26-Pin)
14. Canale di ingresso A
15. Canale di ingresso B
16. Canale di ingresso C
17. Canale di ingresso D

Specifiche di Autel MaxiSys Ultra:

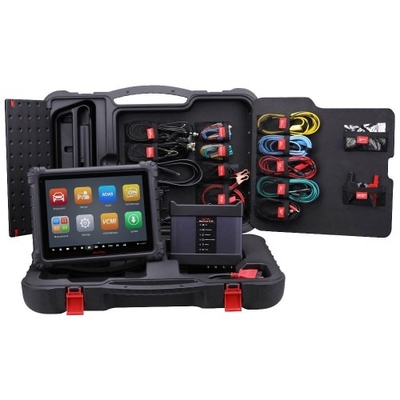

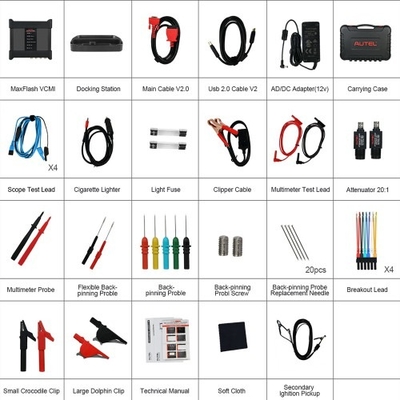

Elenco dei pacchetti Autel MaxiSys Ultra:

1 pz x Unità principale
1 pz x MaxiFlash VCMI
1 pz x Cavo principale V2.0
1 pz x Cavo USB 2.0 V2
1 pz x Adattatore CA/CC (12V)
1 pz x Accendisigari
2 pezzi x Fusibile luminoso 6x30mm
1 pz x Cavo Clipper
4 pezzi x Puntale di prova per oscilloscopio
2 pezzi x Puntale di prova multimetro
2 pezzi x Pick-up di accensione secondaria
2 pezzi x Attenuatore 20:1
1 set x Cavo di sblocco 4x6 PZ
2 pezzi x Sonda multimetro
1 set x Sonda di back-pinning flessibile 2x2 PZ
1 set x Sonda di back-pinning - Rosso/Verde/Blu/Giallo/Nero 1x5 PZ
2 pezzi x Vite della sonda di back-pinning
20 pezzi x Ago di ricambio per sonda di back-pinning
1 set x Piccola clip a coccodrillo 2x2 PZ
1 set x Clip a delfino grande 1x2 PZ
1 pz x Guida di riferimento rapido
1 pz x Lista di imballaggio
1 pz x Panno morbido
1 pz x Cassetta degli attrezzi
1 pz x Custodia per il trasporto
