Autel Maxisys Ultra Intelligent Full System Diagnostic Tool con MaxiFlash VCMI Supporto alla programmazione ECU

Strumento diagnostico per sistemi completi automobilistici ultra intelligenti originale Autel Maxisys al 100% con MaxiFlash VCMI



Punti salienti di Autel Maxisys Ultra:

1. Nessuna limitazione IP
2. Versione aggiornata di MK908P/ MS908P/ Elite/ MS909/ MS919:Scanner completo tutto in uno per grandi officine di riparazione
3. Aggiornamento online gratuito per un annosul sito ufficiale Autel
4. Supporta i nuovi protocolli VCI:D-PDU, DoIP/CAN FD, Mega CAN
5. Dispositivo VCMI 5 in 1 avanzato:VCI, OSCILLOSCOPIO, MULTIMETRO, GENERATORE DI FORMA D'ONDA, CONTROLLO CAN BUS
6. Fornire la copertura di livello OE più recenteper più di 80 veicoli nazionali statunitensi, asiatici ed europei, comprese le supercar
7. Eccezionali funzionalità di livello OE dalla diagnostica e dai servizi OBDII completi alla codifica e programmazione avanzata dell'ECU
8. Accesso sicuro al gateway:Accesso SGM FCA autorizzato con account AutoAuth
9. Navigazione multi-applicazione a schermo diviso con velocità di esecuzione super veloce, migliorando notevolmente l'efficienza lavorativa

Avviso:
1. Non supporta il gateway Benz.
2. Lingua predefinita: inglese.

Descrizioni:

MaxiSys Ultra è il tablet diagnostico più ambizioso di Autel progettato per massimizzare l'intelligenza dei tecnici.È dotato di un tablet touchscreen da 12,9 pollici con sistema operativo Android 7.0 alimentato da un processore Octa-core (quadretto da 2,3 GHz + quad da 1,7 GHz), una notevole memoria integrata da 256 GB, il tutto che alimenta la nuova navigazione multi-applicazione a schermo diviso per fornire diagnostica guida e testare i componenti per confermare le riparazioni.In combinazione con la mappatura del modulo della topologia dinamica, le funzionalità AutoSCAN avanzate e le opzioni di diagnostica intelligente, Ultra offre ai tecnici una guida passo passo per la riparazione.Il nuovo MaxiFlash VCMI funziona come oscilloscopio a 4 canali, generatore di forme d'onda, multimetro e tester CAN BUS.La comoda docking station in dotazione ti garantisce di avere sempre la possibilità di eseguire scansioni.

Caratteristiche:

1. Test guidati delle preimpostazioni dell'oscilloscopio e test dei componenti/Libreria delle forme d'onda
2. Funzione multi-applicazione a schermo diviso / Doppia connessione Wi-Fi
3. Mappatura del modulo topologico: schermata di stato di tutto il sistema codificata a colori (sui veicoli supportati)
4. Casi rilevanti: libreria video per la risoluzione dei problemi DTC/consigli per la riparazione
5. Assistenza alla riparazione: procedure guidate con analisi DTC e soluzioni dei codici di errore
6. Bollettini di servizio tecnico relativi al codice (su veicoli selezionati)
7. Lettore di targhe
8. ScanVIN: riconoscimento di codici a barre o testo con fotocamera
9. Accesso gateway sicuro: accesso SGM FCA autorizzato con account AutoAuth (venduto separatamente)
10. Include docking station, cavi, connettori per telescopio, custodia per il trasporto
11. Rapporti diagnostici avanzati: PreSCAN e PostSCAN
12. Le sessioni interattive di registrazione dei dati consentono il contatto diretto con il supporto Autel per la risoluzione diretta di bug ed errori diagnostici
13. Multitasking one-stop progettato per la gestione ideale delle operazioni dell'officina per mantenere tutti i file di dati, le informazioni sui clienti e i registri dei veicoli ben organizzati
14. Data Manager basato su cloud salva i record dei clienti e dei veicoli, i dati dello scanner e le note dei tecnici



Funzioni Autel Maxisys Ultra:

1. Diagnostica intelligente e VCMI 5 in 1



Soluzione unica per guidare i clienti a risolvere i guasti

1).Assistenza guidata per riparazioni DTC e basate sui sintomi
2).Schermata singola: molteplici opzioni di guida alla riparazione
* Elenco di ricerca dei bollettini del servizio tecnico
* Analisi DTC - Consigli per la riparazione dalla libreria di riparazione OE
* Assistenza alla riparazione: accesso alla libreria dei contenuti di riparazione OE
* Suggerimenti per la riparazione: consigli basati sugli utenti della community MaxiFIX
* Casi rilevanti: accesso alla libreria della cronologia delle riparazioni OE
* Misurazione dei componenti VCMI - Piani di test guidati

VCMI 5 in 1, diagnostica e programma i veicoli in modo più efficiente

Oltre a funzionare come strumento diagnostico, funziona anche come oscilloscopio a 4 canali, generatore di forme d'onda, multimetro e tester CAN BUS.
Più avanzato di J2534: con i 3 protocolli diagnostici (D-PDU/SAE J2534/RP1210), Ultra può funzionare con più strumenti diagnostici OEM e diagnosticare e programmare più veicoli rispetto agli strumenti di programmazione J2534.

1).Nuova interfaccia di comunicazione e misurazione per veicoli combinati
* I protocolli diagnostici D-PDU / J2534 / RP1210 coprono più tipi di veicoli
* I protocolli DoIP/CAN FD per CAN ad alta velocità coprono nuovi modelli di veicoli
* NUOVO oscilloscopio: larghezza di banda più veloce 20 MHz / frequenza di campionamento 80 MS/s
* Risoluzione a 12 bit più elevata/memoria più grande: 32 milioni di campioni

2).Combinazione conveniente di componenti di prova per la conferma della riparazione
* Rilevamento combinato del segnale e stimolazione del segnale
* Rilevamento canale OBDII/posizione pin DLC e misurazione diretta
* Test del protocollo CAN/Triggering avanzato/Zoom con scalabilità automatica

3).Funzionamento più semplice dei test guidati preimpostati integrati per un funzionamento più rapido
* Specifiche personalizzate della sonda e librerie di forme d'onda di riferimento
* Configurazioni di test salvate/Test dei componenti/Grafici di dati

2. Programmazione e codifica avanzate dell'ECU

La necessità di eseguire servizi di programmazione e codifica è ora più rilevante che mai nel mercato post-vendita.Sono sempre più numerosi i casi in cui è necessaria la programmazione/codifica, ad esempio la sostituzione di un modulo, la sostituzione del software o del firmware esistente nelle ECU, la risoluzione di problemi di guidabilità e di emissioni controllati dal software, ecc. Esistono due tipi generali di operazioni di programmazione:

A. La codifica, nota anche come programma Teach-in o adattamento dei componenti, viene utilizzata per riprogrammare i dati adattivi per i moduli di controllo del veicolo dopo la riparazione o la sostituzione di parti del veicolo.

B. Programmazione: scarica l'ultima versione del software dal database del server online tramite l'accesso a Internet (questa procedura viene eseguita automaticamente quando il tablet è connesso a Internet, quindi non è necessario verificare personalmente gli aggiornamenti del software) e riprogramma il versione più recente nell'ECU del veicolo.

Autel MaxiSys Ultra con VCMI può aiutarti a risolvere tutti i problemi di cui sopra.Con i protocolli D-PDU, SAE J2534 e RP1210, lo strumento di scansione automatica Maxisys Ultra fornisce diagnosi, codifica e programmazione per più veicoli passeggeri e commerciali, molto più avanzati degli strumenti di programmazione J2534.

• Programmazione e codifica ECU online senza connettori speciali per BMW (telaio F e G);
• Programmazione ECU online per i nuovi telai Benz (204, 212, 207, 463, ecc.);SCN online per Benz (222, 212, 204, 205, ecc.);
• Codifica ECU online per Volkswagen, Audi, Porsche, Renault, ecc.
• Programmazione e codifica ECU per GM, Ford, Chrysler, vcads, Land Rover, Jaguar, ecc.
• Il modulo VCMI supporta anche diversi protocolli comuni di bus per veicoli, ad esempio: KPW, CAN, CAN-FD, DoIP, ecc. Parlando del CAN-FD, la sua velocità di trasmissione è 14 volte più veloce di CAN.

3. Oltre 36 funzioni di manutenzione:



26 Funzioni di ripristino comunemente utilizzate per manutenzioni o riparazioni rapide:

Reset olio, EPB, BMS, spurgo ABS, TPMS, reset airbag, registrazione DPF, servizio IMMO, codifica iniettori, calibrazione SAS, calibrazione sospensioni, adattamento acceleratore, ABS/SRS, apprendimento marcia, inizializzazione tettuccio apribile, calibrazione sedili, cambio lingua, Abbinamento fari, impostazione A/F, tetto WIN DR, contachilometri, dimensioni pneumatici CHG, cilindro, turbocompressore, limite, adattamento trans.

Oltre 10 funzioni avanzate per diversi modelli di veicoli:

Apprendimento della posizione del cambio in folle, regolazione del sensore di coppia, controllo del segnale, apprendimento del sensore di imbardata (YRS), apprendimento della posizione del pedale della frizione, bilanciamento della potenza del cilindro, abbinamento dei componenti, ripristino di arresto/avvio, modalità di trasporto, blocco automatico della portiera, ecc.

• Oil Reset, per ripristinare la spia di servizio dell'olio per il sistema di durata dell'olio motore;Reset EPB, per ripristinare la pastiglia freno dopo averla sostituita.
• Spurgo ABS, per eseguire vari test bidirezionali del sistema frenante antibloccaggio;
• Codifica iniettore, per scrivere il nuovo codice sulla ECU dopo la sostituzione dell'iniettore.
• Calibrazione delle sospensioni, per regolare l'altezza della carrozzeria;Calibrazione SAS, per calibrare l'angolo di sterzo dopo la sostituzione.
• Corrispondenza antifurto, per disabilitare la chiave smarrita e aggiungere i dati della nuova chiave per sicurezza.
• BMS Reset, per eseguire un'operazione di reset sulla centralina di monitoraggio della batteria del veicolo.
• Ripristino pressione pneumatici, per cercare gli ID dei sensori dei pneumatici, reimpostare la pressione dei pneumatici e disattivare la pressione MIL dei pneumatici.
• Ripristino DPF, per recuperare/cancellare i codici relativi al DPF e ripristinare la spia DPF.
• Throttle Matching, per effettuare le impostazioni iniziali degli attuatori dell'acceleratore.
• Gearbox Matching, per ottenere una qualità del cambio più confortevole e ideale.
• WIN DR ROOF, sedili, contachilometri, cambio lang, faro, dimensione pneumatici CHG, apprendimento TEC, cilindro, adattamento trans, ripristino airbag, ecc., e sono ancora in crescita.

4. Ssanning più veloce

1).NUOVO elenco dei moduli topologia Albero CAN BUS
* Mappatura dello stato del modulo con codice colore a pagina singola
2).Elenco avanzato dei moduli di scansione automatica guidata DTC
* Esamina i DTC del modulo da Scansione automatica con maggiori dettagli
3).Scansione VIN NUOVA funzionalità: riconoscimento di codici a barre o testo
* Scansiona facilmente l'ID del veicolo tramite la fotocamera per identificarlo

5. Accesso sicuro al gateway

Autenticazione automatica dello strumento di scansione più semplice
* Registrazione dell'account di accesso OEM autorizzato
* Conferma della piattaforma diagnostica compatibile
*Credenziali approvate archiviate nel software Maxisys
* Accesso immediato al gateway sicuro autorizzato
* Gestione dell'utilizzo dell'account registrato



In che modo Autel Ultra differisce da Maxisys Elite e MS908S/ Pro:

1. Android 7.0
2. Con più memoria: memoria da 256 GB
3. Con schermo più grande: touchscreen da 12,9 pollici
4. Con interfaccia MaxiFlash VCMI: con il J2534 aggiornato VCI include oscilloscopio, generatore di forme d'onda, multimetro, tester CanBUS
5. Elenco dei moduli Topologia M Albero CAN BUS
6. Visualizzazione a schermo diviso per visualizzare due diverse funzioni
7. Con processore più veloce
8. Non include una docking station
9. Non include i primi adattatori OBD-II!



Esposizione del prodotto:

Autel MaxiSys Ultra è una soluzione diagnostica multipiattaforma composta da un potente tablet touchscreen TFT-LCD da 12,9 pollici basato su Android, un'unità di misurazione diagnostica e di comunicazione VCMI e istruzioni di riparazione e consulenza di esperti su strumento e basate su cloud.Essendo un sistema diagnostico e informativo intelligente, MaxiSys Ultra non solo visualizza le riparazioni rilevanti raccolte da esperti del settore, ma fornisce una guida passo passo per garantire che la riparazione venga eseguita in modo corretto ed efficiente.

Ci sono due componenti principali nel sistema MaxiSys:
* MaxiSys Tablet – processore centrale e monitor del sistema.
* MaxiFlash VCMI - Interfaccia di comunicazione e misurazione del veicolo
Questo manuale descrive la costruzione e il funzionamento di questi dispositivi e il modo in cui interagiscono per fornire soluzioni diagnostiche.

1. Touchscreen capacitivo TFT-LCD da 12,9 "
2. Sensore di luce ambientale: rileva la luminosità ambientale
3. LED di alimentazione: fare riferimento alla Tabella 2-1 Descrizione del LED di alimentazione per i dettagli
4. Fotocamera frontale
5. Microfono incorporato

6. Porta della stazione di aggancio
7. Supporto pieghevole: si estende dalla parte posteriore per consentire la visualizzazione del tablet a mani libere
8. Altoparlante
9. Fotocamera posteriore
10. Flash della fotocamera

11. Porta Mini USB – Non può essere utilizzata contemporaneamente con la porta USB
12. Porta USB
13. Porta USB
14. Slot per scheda mini SD
15. Porta HDMI (interfaccia multimediale ad alta definizione).
16. Jack per cuffia
17. Porta di ingresso dell'alimentatore CC
18. Pulsante di blocco/accensione: premere a lungo per accendere e spegnere il tablet oppure premere brevemente per bloccare lo schermo.

1. Jack multimetro
2. Porta USB
3. Gancio
4. Porta di ingresso dell'alimentatore CC
5. Pulsante di accensione
6. LED di alimentazione – fare riferimento alla Tabella 2-4 Descrizione del LED di alimentazione per i dettagli
7. LED della batteria: fare riferimento alla Tabella 2-5 Descrizione del LED della batteria per i dettagli
8. LED del generatore di forme d'onda: si illumina in verde quando si opera in modalità generatore di forme d'onda
9. LED del multimetro: si illumina in verde quando si opera in modalità multimetro
10. LED dell'oscilloscopio: lampeggia in verde quando si opera in modalità oscilloscopio
11. LED veicolo: fare riferimento alla Tabella 2-6 Descrizione LED veicolo per i dettagli
12. Porta Ethernet
13. Connettore dati veicolo (DB26 pin)
14. Canale di ingresso A
15. Canale di ingresso B
16. Canale di ingresso C
17. Canale di ingresso D

Specifiche Autel MaxiSys Ultra:

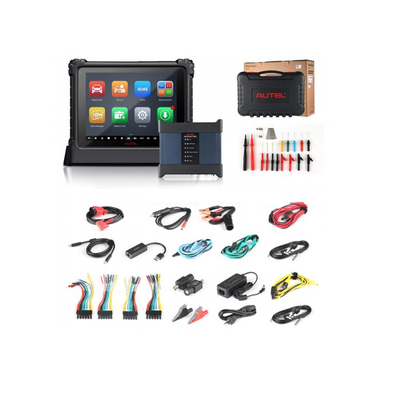

Elenco dei pacchetti Autel MaxiSys Ultra:

1 unità principale
1 MaxiFlash VCMI
1 cavo principale V2.0
1 cavo USB 2.0 V2
1 adattatore CA/CC (12 V)
1 accendisigari
2 fusibili leggeri 6x30 mm
1 cavo per clipper
4 cavi di test per oscilloscopio
2 cavi di prova per multimetro
2 pickup di accensione secondaria
2 attenuatori 20:1
1 set x cavo breakout 4x6 pezzi
Sonda multimetro 2 pezzi
1 set x sonda flessibile per collegamento posteriore 2x2 PZ
1 set di sonde con collegamento posteriore - Rosso/Verde/Blu/Giallo/Nero 1x5 PZ
2 viti per sonda con bloccaggio posteriore
20 aghi di ricambio per sonda con blocco posteriore
1 set x clip a coccodrillo piccola 2x2 pezzi
1 set x clip grande per delfino 1x2 pezzi
1 guida di riferimento rapido
1 lista di imballaggio
1 panno morbido
1 cassetta degli attrezzi
1 custodia per il trasporto
